Przekładnik prądowy F&F TI-80-5 80/5A fi 22mm klasa 1

Przekładnik prądowy F&F (TI-80-5) – 80/5 A, Klasa 1

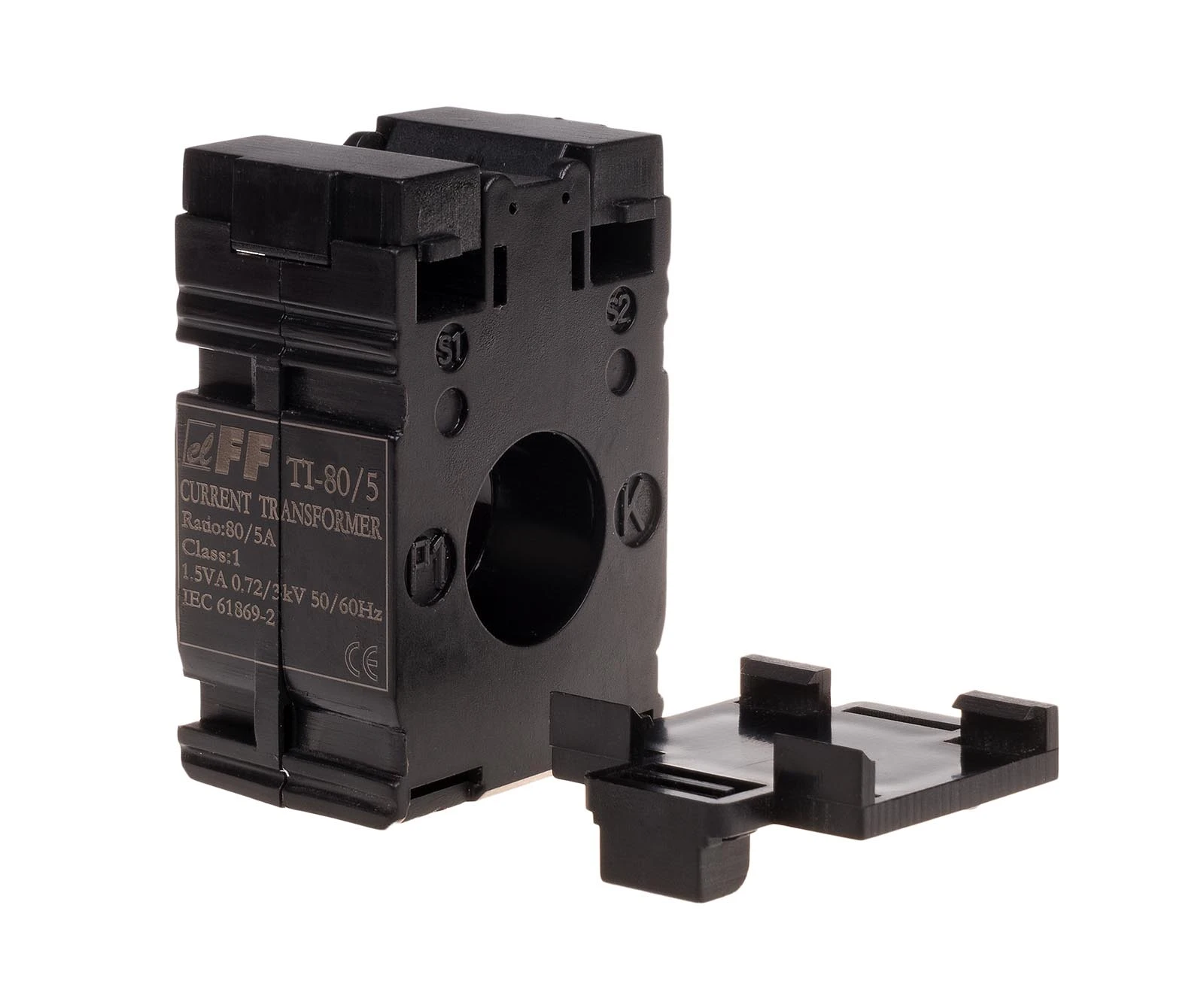

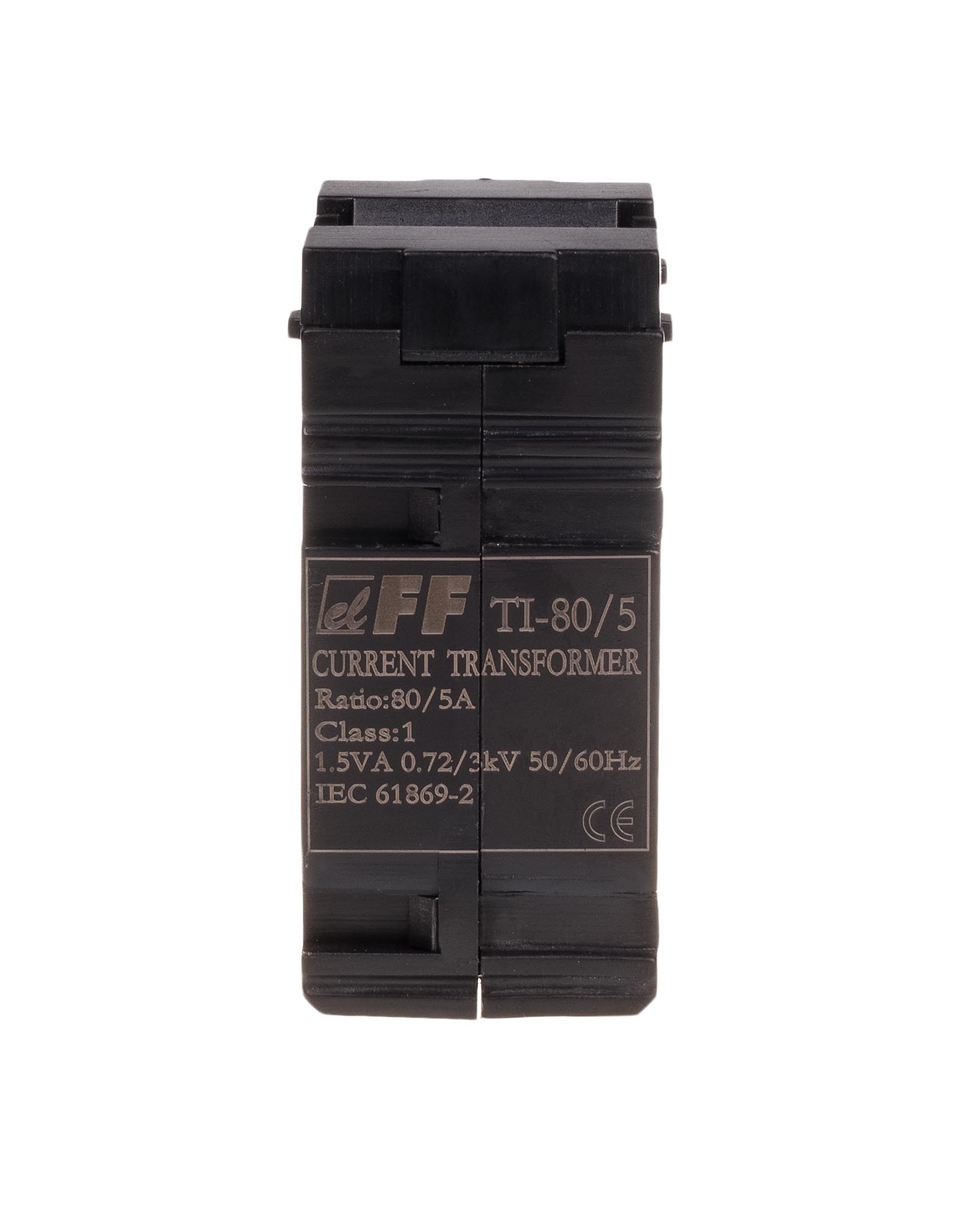

Model TI-80-5 to profesjonalny przekładnik prądowy z otworem na kabel o średnicy 22 mm. Urządzenie służy do proporcjonalnego przetwarzania dużych natężeń prądu (do 80 A) na niższe wartości (do 5 A), które mogą być bezpiecznie mierzone przez standardowe mierniki, multimetry czy układy analizy energii. Dzięki 1. klasie dokładności, urządzenie gwarantuje niski błąd pomiarowy, co jest kluczowe w systemach rozliczeniowych i precyzyjnym monitoringu mediów.

Specyfikacja techniczna:

• Przekładnia (Ipr/Isr): 80 / 5 A
• Klasa dokładności: 1 (maksymalny błąd 1% przy prądzie znamionowym)
• Moc znamionowa: 1,5 VA
• Średnica otworu (okno): 22 mm
• Napięcie izolacji: 0,72 kV
• Częstotliwość pracy: 50 ÷ 60 Hz

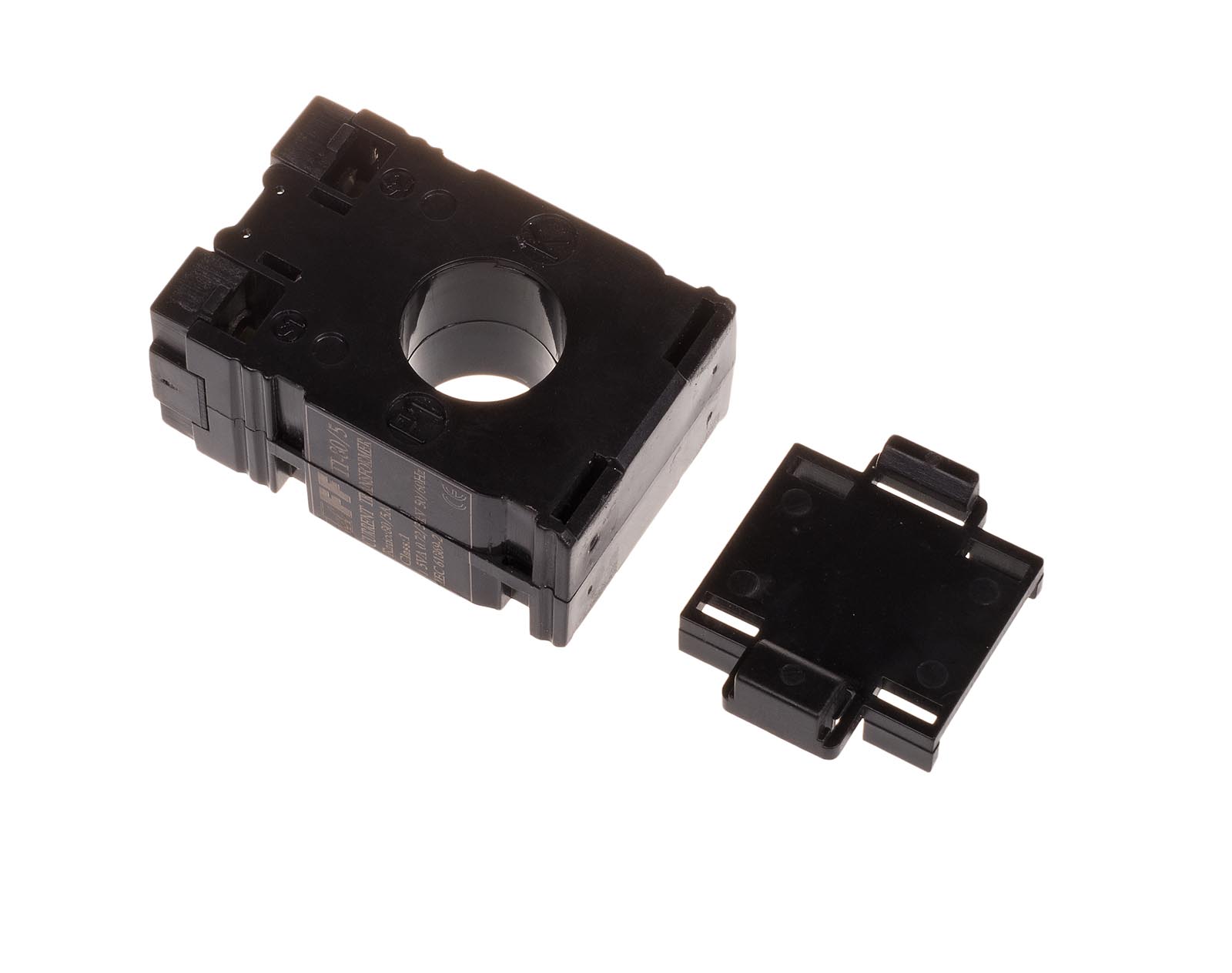

• Mocowanie: Tablicowe lub na szynę DIN (przy użyciu opcjonalnego uchwytu)
• Zaciski wtórne: Śrubowe, zabezpieczone osłoną

Kluczowe właściwości i funkcjonalność:

• Bezpieczeństwo pomiaru: Pozwala na pomiar prądu w obwodach o dużym natężeniu bez konieczności bezpośredniego wpinania miernika w szereg z odbiornikiem.
• Precyzja (Klasa 1): Wysoka jakość wykonania rdzenia magnetycznego minimalizuje straty i zapewnia stabilność pomiaru w szerokim zakresie obciążeń.
• Kompaktowa obudowa: Otwór o średnicy 22 mm jest optymalny dla większości przewodów o przekrojach stosowanych w instalacjach do 80 A.
• Standardowe wyjście 5 A: Kompatybilność z większością dostępnych na rynku amperomierzy analogowych, cyfrowych oraz liczników energii z wejściem przekładnikowym.

Zastosowanie:

• Monitoring energii: Współpraca z licznikami energii elektrycznej w celu monitorowania zużycia w dużych obiektach.
• Systemy zarządzania energią (EMS): Dostarczanie danych do sterowników PLC i analizatorów sieci.
• Zabezpieczenia nadprądowe: Wykrywanie przeciążeń w liniach zasilających i sterowanie układami odłączającymi.
• Tablice rozdzielcze: Wyświetlanie aktualnego obciążenia poszczególnych faz na amperomierzach tablicowych.

Wskazówki instalacyjne i bezpieczeństwa:

• Zaciski wtórne (S1, S2):UWAGA! Nigdy nie wolno otwierać obwodu wtórnego przekładnika, gdy w obwodzie pierwotnym płynie prąd. Może to doprowadzić do powstania bardzo wysokiego napięcia na zaciskach wtórnych, zniszczenia izolacji i porażenia personelu.
• Kierunek montażu: Należy zwrócić uwagę na oznaczenia P1/P2 (strona pierwotna – zasilanie/odbiornik) oraz S1/S2 (strona wtórna), aby zachować poprawną polaryzację i kierunek przepływu prądu, co jest istotne przy licznikach energii.
• Montaż przewodu: Przewód fazowy (pierwotny) przechodzi przez środek okna przekładnika. Nie ma potrzeby rozcinania izolacji przewodu głównego.
• Uziemienie: Zgodnie z przepisami, jeden z zacisków strony wtórnej (zazwyczaj S2) powinien być uziemiony dla zwiększenia bezpieczeństwa instalacji.
