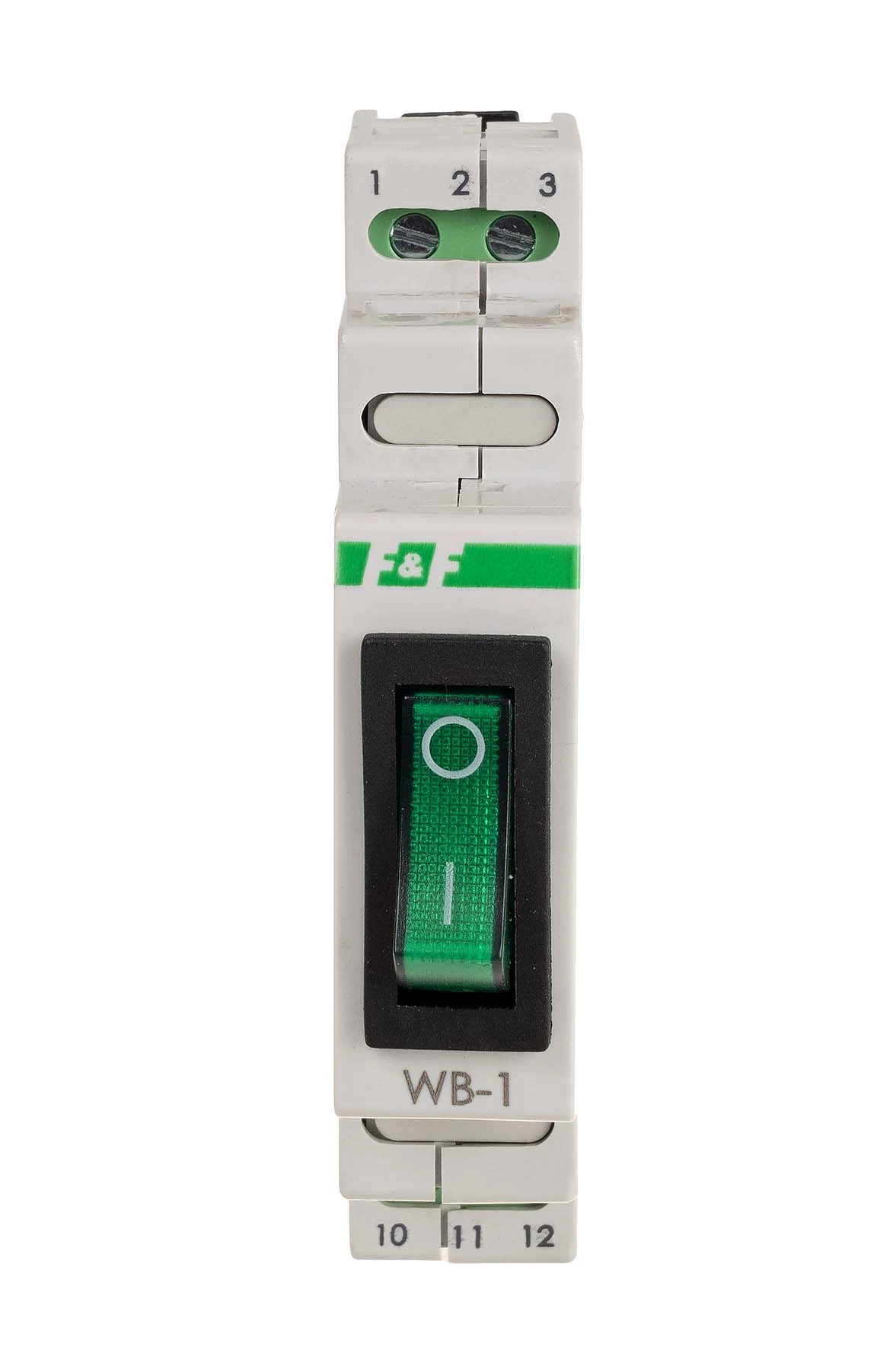

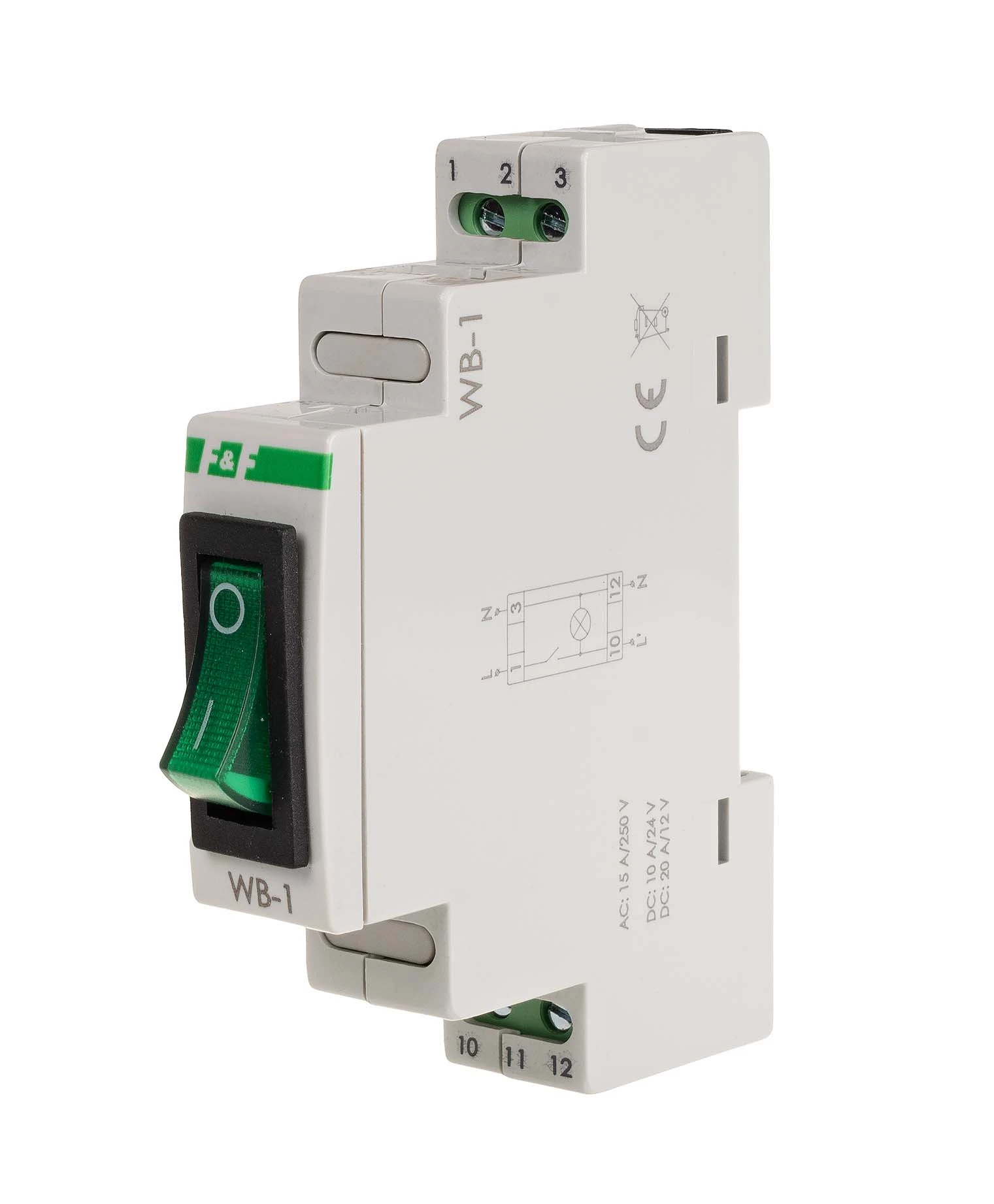

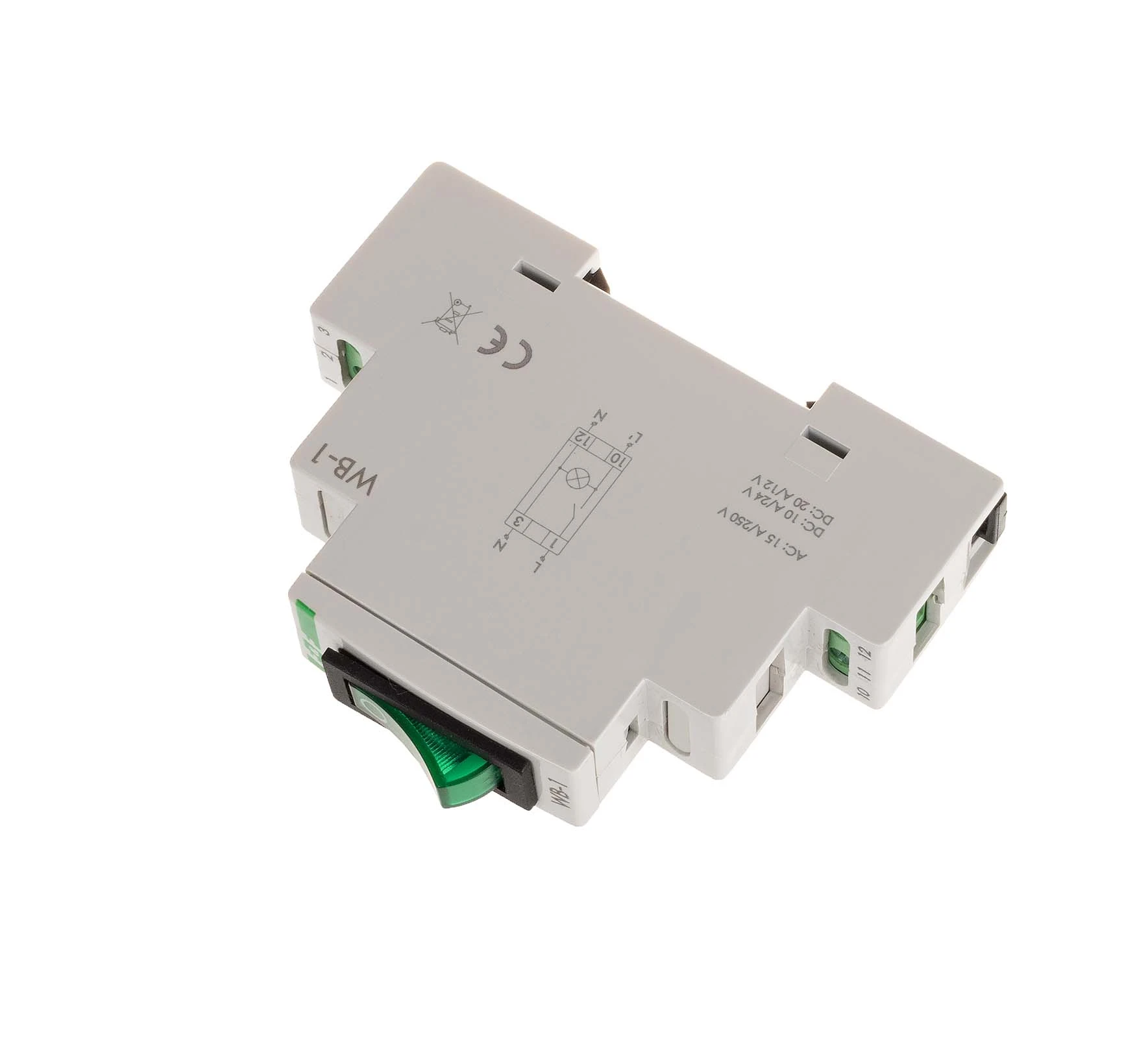

Przełącznik dwupozycyjny F&F WB-1G 16A 1NO 230V AC z podświetleniem zielonym na szynę DIN

Przełącznik dwupozycyjny F&F (WB-1G) – 16A, 1NO, z podświetleniem zielonym

Model WB-1G to modułowy przełącznik dwupozycyjny (monostabilny lub bistabilny w zależności od wersji mechanizmu, najczęściej stosowany jako przycisk sterowniczy) przeznaczony do montażu na szynie DIN. Urządzenie łączy funkcję kontrolną z sygnalizacyjną dzięki wbudowanej zielonej lampce kontrolnej, co pozwala na jednoczesne sterowanie obwodem i wizualne potwierdzenie obecności napięcia lub stanu pracy urządzenia.

Specyfikacja techniczna:

• Napięcie znamionowe: 250 V AC
• Prąd znamionowy (AC-1): 16 A
• Konfiguracja styków: 1 × NO (zwierny)
• Podświetlenie: LED, kolor zielony
• Napięcie zasilania podświetlenia: 230 V AC
• Trwałość łączeniowa: 30 000 cykli
• Szerokość modułu: 18 mm (1 moduł na szynie DIN)
• Stopień ochrony: IP20

Kluczowe właściwości i zalety:

• Zintegrowana sygnalizacja: Zielone podświetlenie LED informuje operatora o stanie obwodu (np. załączeniu urządzenia) bez konieczności montowania osobnej lampki kontrolnej, co oszczędza miejsce w rozdzielnicy.
• Wysoki prąd łączeniowy: Dopuszczalne obciążenie 16A pozwala na bezpośrednie sterowanie oświetleniem, grzałkami o niewielkiej mocy lub cewkami styczników.
• Standard modułowy: Obudowa o szerokości jednego modułu (18 mm) idealnie pasuje do standardowych szyn TH35 obok wyłączników nadprądowych.
• Solidne zaciski: Wyposażony w bezpieczne zaciski śrubowe, które gwarantują trwałe połączenie przewodów nawet w warunkach drgań.

Zastosowanie:

• Ręczne sterowanie automatyką: Jako przycisk wymuszenia pracy lub wyłączenia w systemach sterowania.
• Sygnalizacja stanu pracy: Monitorowanie załączenia konkretnych odbiorników, takich jak pompy, wentylatory czy obwody grzewcze.
• Tablice rozdzielcze: Czytelne i estetyczne zarządzanie zasilaniem poszczególnych sekcji instalacji domowej lub przemysłowej.

Wskazówki instalacyjne:

• Podłączenie podświetlenia: Należy pamiętać, że podświetlenie LED wymaga doprowadzenia potencjału neutralnego (N) do odpowiedniego zacisku, aby lampka świeciła po zamknięciu styku lub stale (zależnie od sposobu mostkowania).
• Kategoria obciążenia: Przy sterowaniu silnikami o dużym prądzie rozruchowym zaleca się stosowanie dodatkowego stycznika (np. serii ST), aby nie przeciążać styków przełącznika WB-1G.
• Bezpieczeństwo: Montażu powinien dokonać elektryk z uprawnieniami, dbając o poprawne dokręcenie zacisków, co zapobiega nagrzewaniu się styków przy dużym obciążeniu.
