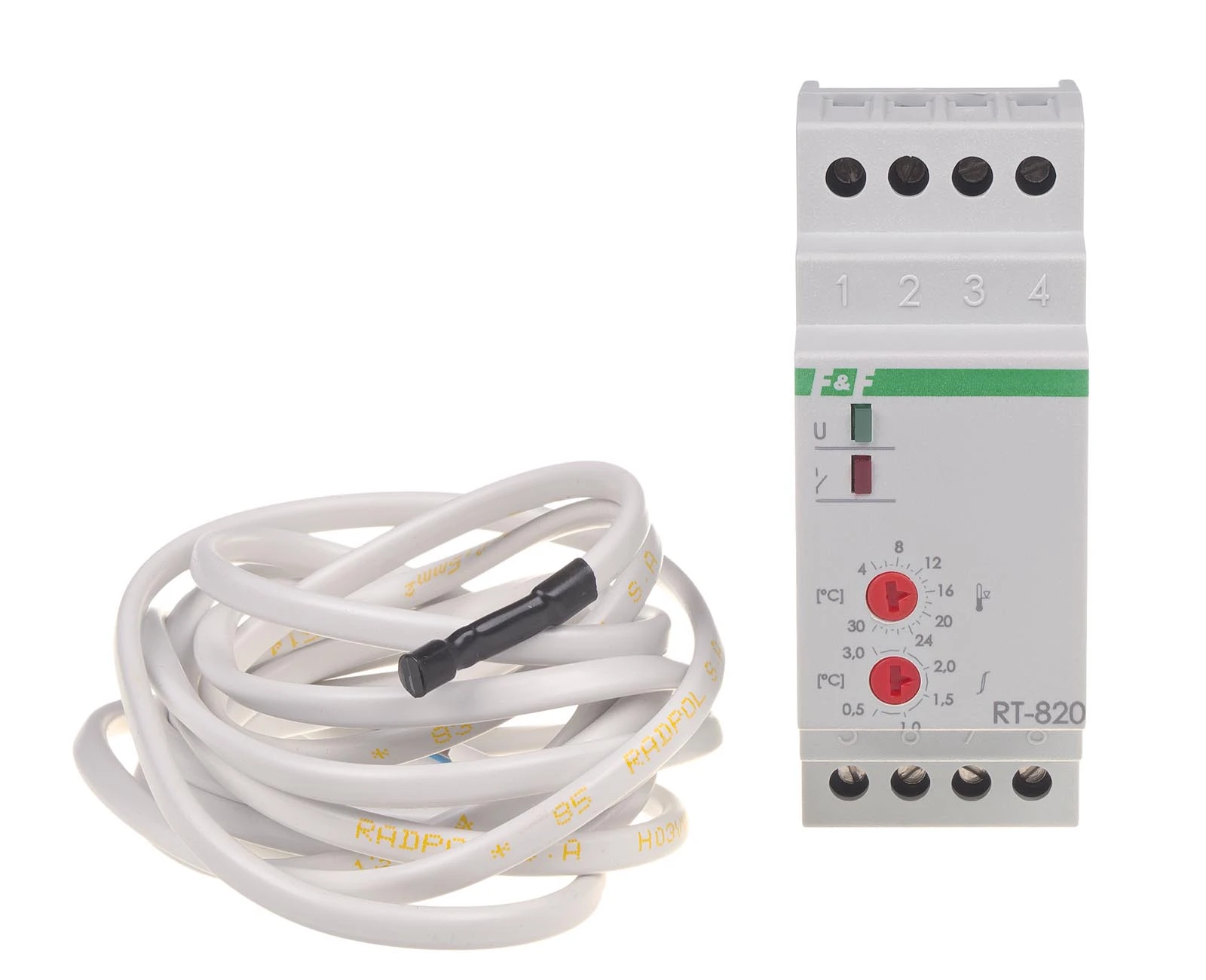

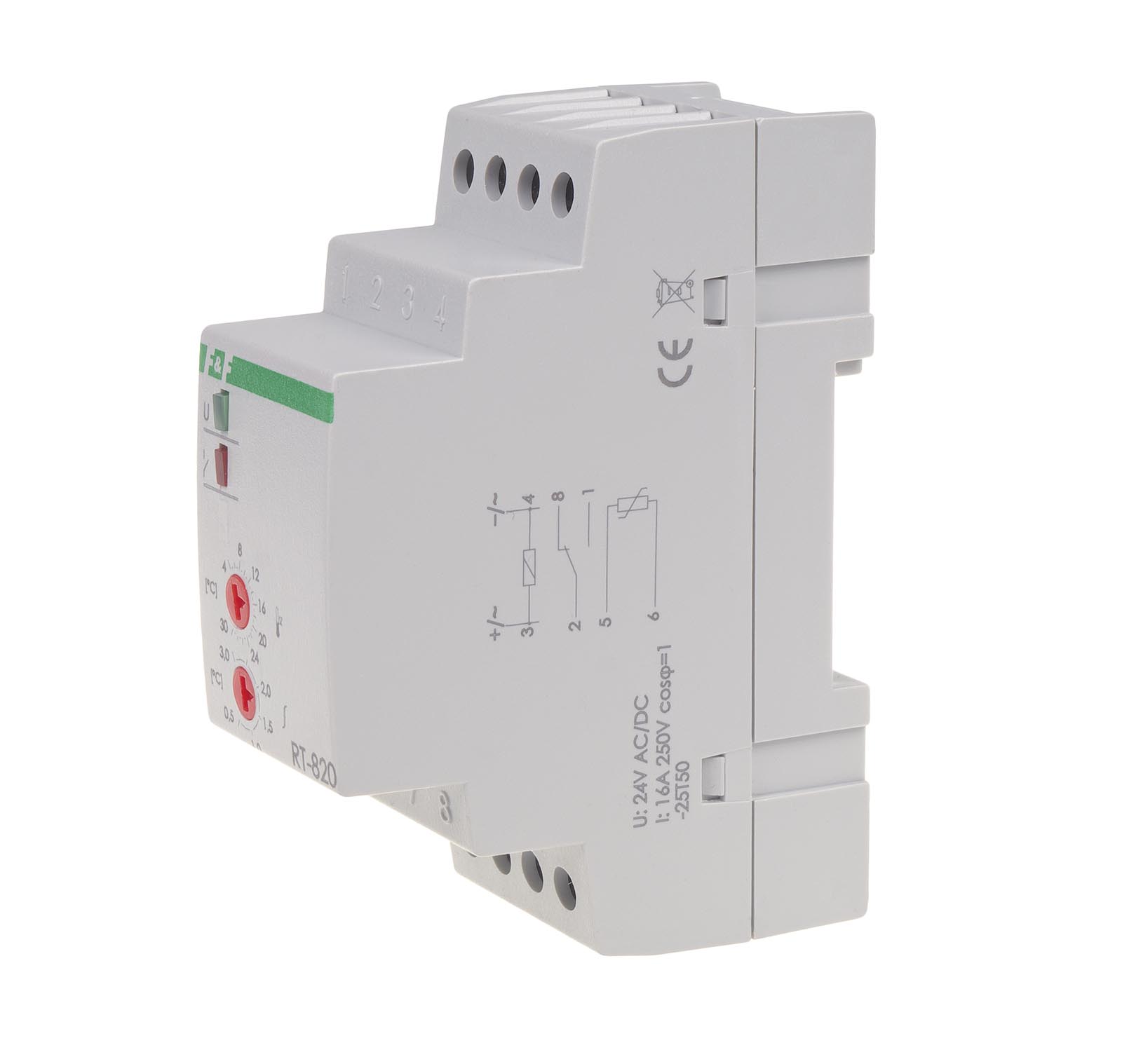

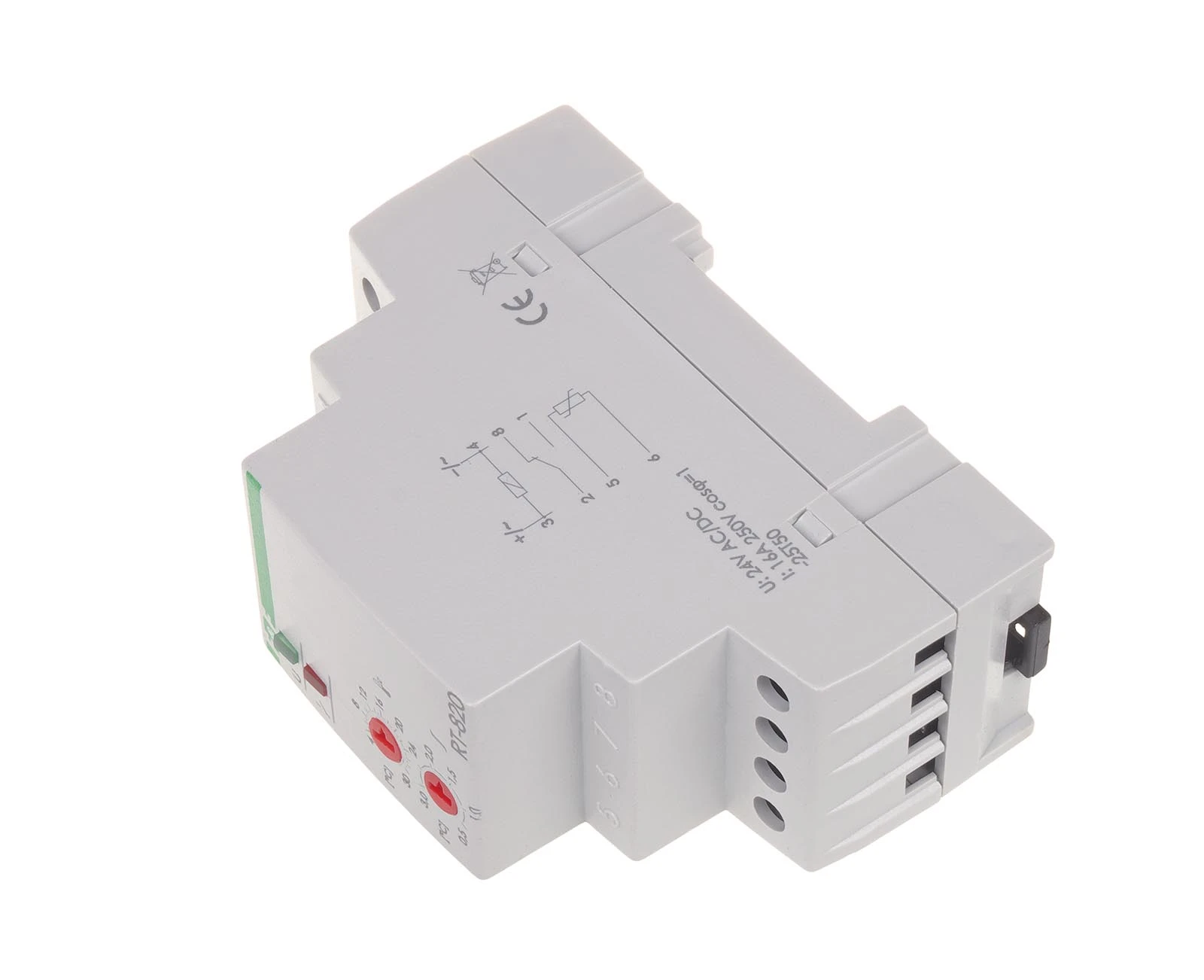

Regulator temperatury F&F RT-820 4-30st C 16A 1NO/NC 230V AC na szynę DIN z sondą RT

Regulator temperatury F&F (RT-820) – Zakres 4÷30°C, 16A, Montaż na szynę DIN

Model RT-820 to klasyczny, analogowy regulator temperatury przeznaczony do montażu w rozdzielnicy. Jest to jedno z najpopularniejszych rozwiązań do stabilizacji temperatury w układach automatyki budynkowej i przemysłowej, gdzie liczy się prostota obsługi, niezawodność oraz wysoka obciążalność prądowa.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Zakres regulacji temperatury: 4 ÷ 30°C
• Maksymalny prąd obciążenia: 16 A (AC-1)
• Styk: 1 × NO/NC (przełączny, odseparowany galwanicznie)
• Histereza: Regulowana w zakresie 0,5 ÷ 3,0°C
• Sonda temperatury: Zewnętrzna sonda RT (NTC 10k?) w zestawie (długość 2,5m)
• Sygnalizacja: LED zasilania (zielona) oraz LED stanu styku (czerwona)
• Montaż: Szyna DIN (TH35), szerokość 1 modułu (18 mm)

Kluczowe właściwości i zalety:

• Uniwersalny styk przełączny: Dzięki stykowi NO/NC regulator może pracować w dwóch trybach:
  • Grzanie: załączenie styku poniżej temperatury zadanej (np. grzejniki, maty grzejne).
  • Chłodzenie: załączenie styku powyżej temperatury zadanej (np. wentylatory, klimatyzatory).
• Regulowana histereza: Możliwość dostosowania czułości regulatora zapobiega zbyt częstemu przełączaniu się urządzenia (tzw. "taktowaniu"), co znacząco wydłuża żywotność styków przekaźnika oraz samego urządzenia grzewczego.
• Odseparowany styk: Pozwala na sterowanie obwodami o innym napięciu niż zasilanie regulatora (np. sterowanie kotłem gazowym przez styk bezpotencjałowy).
• Wymienna sonda: Dołączona sonda RT o długości 2,5 m może być przedłużona do 50 m (przy zachowaniu odpowiednich zaleceń producenta dotyczących przekroju przewodu).

Zastosowanie:

• Ochrona przed zamarzaniem: Utrzymywanie dodatniej temperatury w garażach, piwnicach lub na rurociągach (z kablami grzejnymi).
• Sterowanie wentylacją: Automatyczne uruchamianie wyciągu w szafach sterowniczych lub serwerowniach po przekroczeniu 25-30°C.
• Ogrzewanie podłogowe: Jako element sterujący strefami grzewczymi w budynkach mieszkalnych.
• Akwarystyka i hodowla: Utrzymywanie stabilnej temperatury w terrariach lub inkubatorach.

Wskazówki instalacyjne:

• Montaż sondy: Sonda nie powinna znajdować się w bezpośrednim sąsiedztwie źródła ciepła ani w miejscu narażonym na silne przeciągi, aby uniknąć błędnych pomiarów.
• Przedłużanie sondy: W przypadku konieczności przedłużenia przewodu sondy, zaleca się stosowanie przewodu typu "skrętka" (UTP) lub przewodu ekranowanego, aby zminimalizować wpływ zakłóceń elektromagnetycznych.
• Kalibracja: Na froncie urządzenia znajdują się dwa potencjometry – większy służy do ustawienia temperatury zadanej, a mniejszy do precyzyjnej nastawy histerezy.
