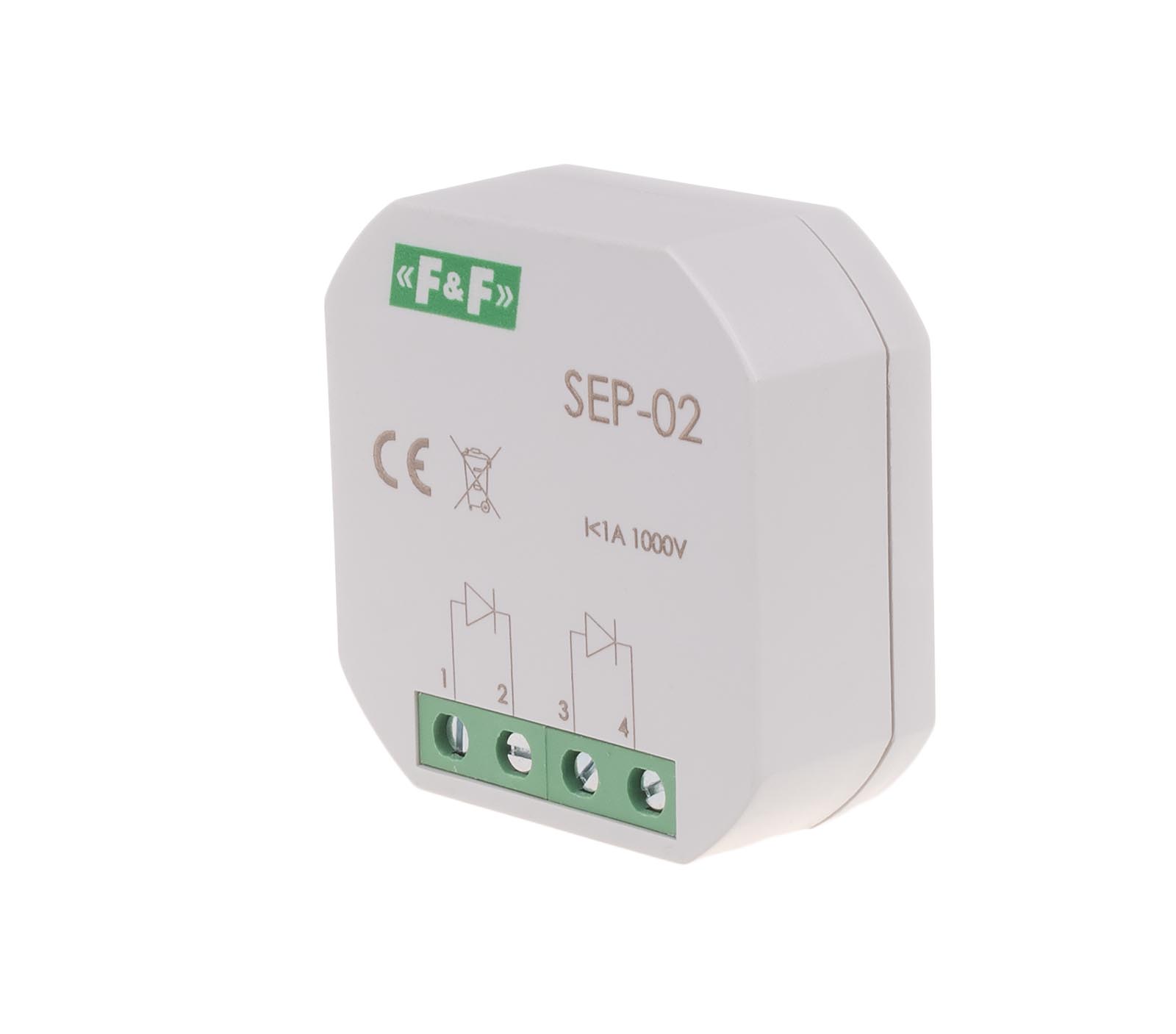

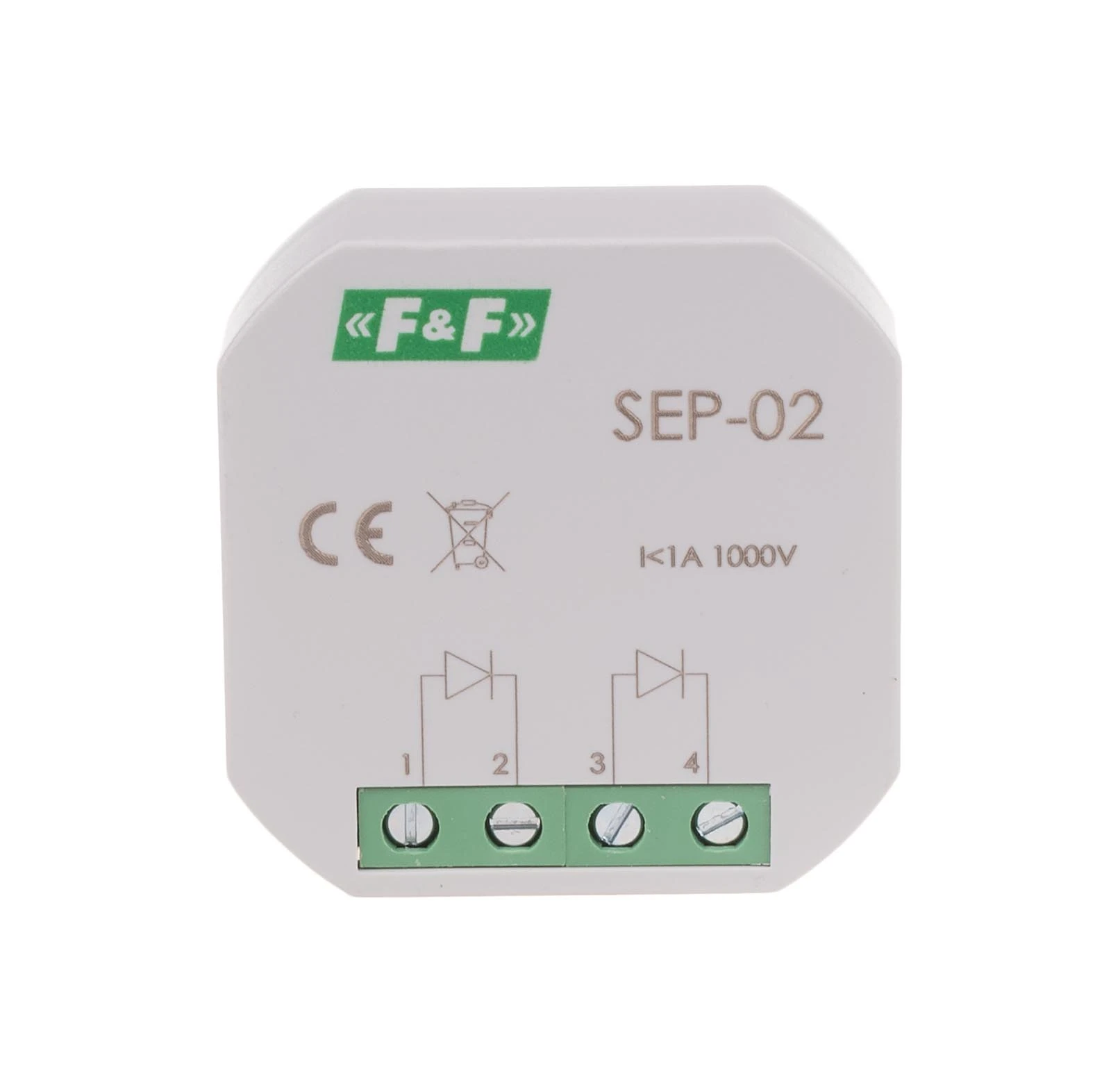

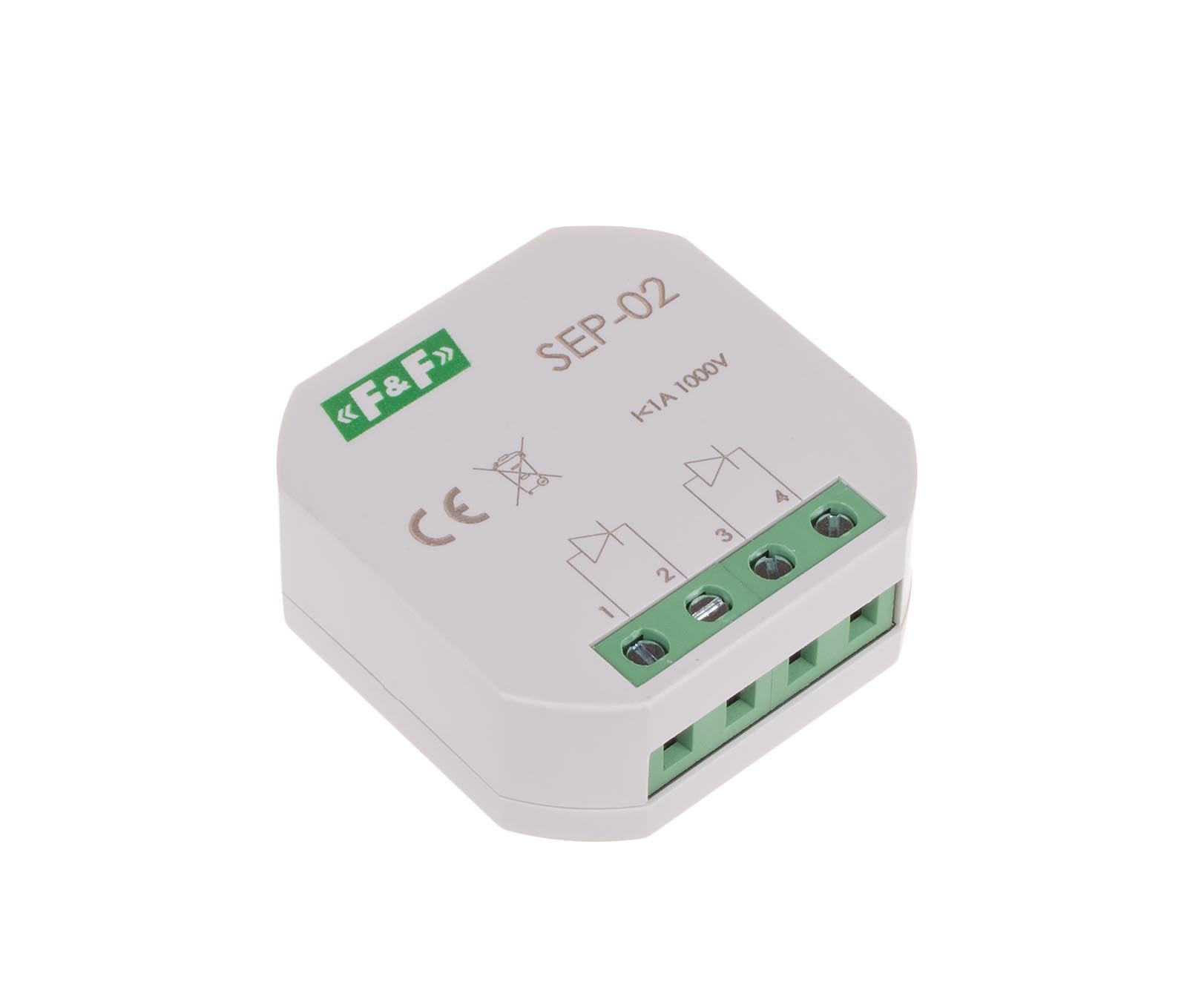

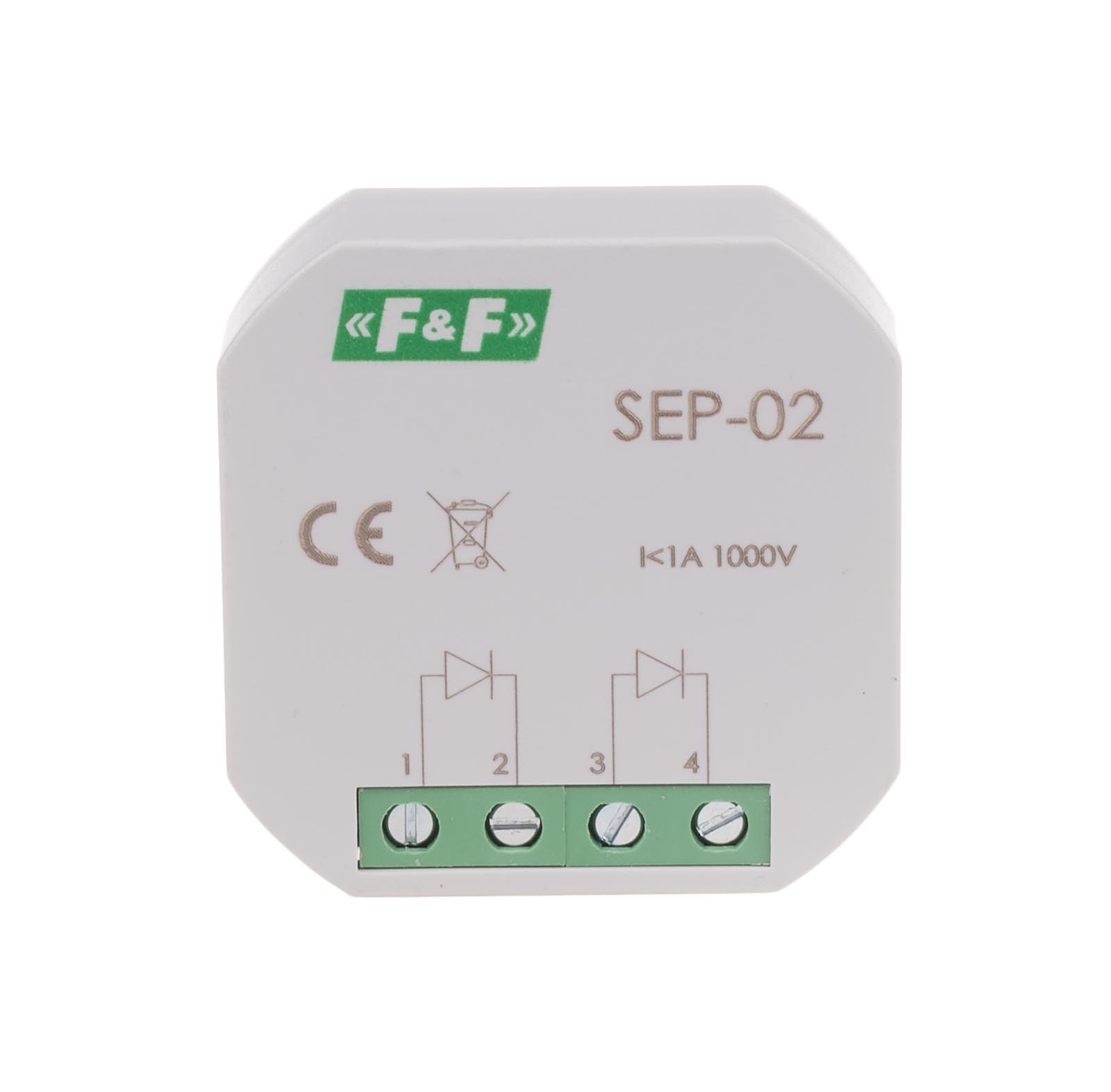

Model SEP-02 to kompaktowe urządzenie przeznaczone do separacji sygnałów sterujących w instalacjach automatyki domowej i przemysłowej. Pozwala na bezpieczne połączenie dwóch różnych obwodów sterujących (np. z dwóch różnych faz lub systemów o różnych napięciach) do jednego odbiornika, eliminując ryzyko zwarć międzyfazowych lub sprzężeń zwrotnych.
Specyfikacja techniczna:
Liczba kanałów: 2 niezależne separatory
Napięcie wejściowe: do 250 V AC/DC
Maksymalny prąd obciążenia: 1 A na kanał (AC-1)
Separacja galwaniczna: Tak (pomiędzy wejściem a wyjściem)
Montaż: Podtynkowy (do puszki elektroinstalacyjnej O60 mm)
Temperatura pracy: -25 ÷ 50 °C
Przyłącze: Przewody o długości ok. 10 cm
Kluczowe właściwości i funkcjonalność:
Dwukanałowa konstrukcja: Jedno urządzenie pozwala na obsłużenie dwóch niezależnych linii sygnałowych (np. przyciski sterujące "góra" i "dół" w roletach).
Eliminacja zakłóceń: Zapobiega wzbudzaniu się czułych wejść sterowników (np. PLC lub modułów Smart Home) przez prądy błądzące lub indukowane w długich przewodach sterowniczych.
Bezpieczeństwo międzyfazowe: Umożliwia sterowanie jednym urządzeniem z przycisków zasilanych z różnych faz (L1, L2, L3) bez obawy o zwarcie między nimi.
Miniaturowa obudowa: Dzięki małym wymiarom, separator mieści się w standardowej puszce podtynkowej pod osprzętem (łącznikiem).
Zastosowanie:
Sterowanie roletami: Łączenie sygnałów z lokalnych przycisków roletowych z sygnałami centralnymi pochodzącymi z innego sterownika lub innej fazy.
Systemy oświetlenia: Integracja czujników ruchu z instalacją schodową obsługiwaną przez różne bezpieczniki.
Separacja logiczna: Przekazywanie sygnału o zadziałaniu urządzenia zasilanego 230 V do wejścia sterownika pracującego na bezpiecznym napięciu (poprzez styk bezpotencjałowy).
Wskazówki instalacyjne:
Ograniczenie prądowe: Należy pamiętać, że styki separatora mają obciążalność tylko 1 A. Urządzenie służy do przesyłania sygnałów sterujących, a nie do bezpośredniego zasilania mocnych odbiorników jak silniki czy grzałki.
Montaż w puszce: Najlepiej stosować puszki pogłębiane (60-80 mm), aby pod separatorem i łącznikiem zmieściły się również przewody instalacyjne i złączki typu Wago.
Identyfikacja kanałów: Kanały są od siebie całkowicie odizolowane, co pozwala na mieszanie typów napięć (np. jeden kanał separuje sygnał 230 V AC, a drugi 24 V DC).
Połączenia: Ze względu na fabrycznie wyprowadzone przewody, połączenia należy wykonywać za pomocą kostek zaciskowych lub szybkozłączek sprężynowych.
