Stabilizator napięcia impulsowy F&F ZI-14 3A 24V DC na szynę DIN

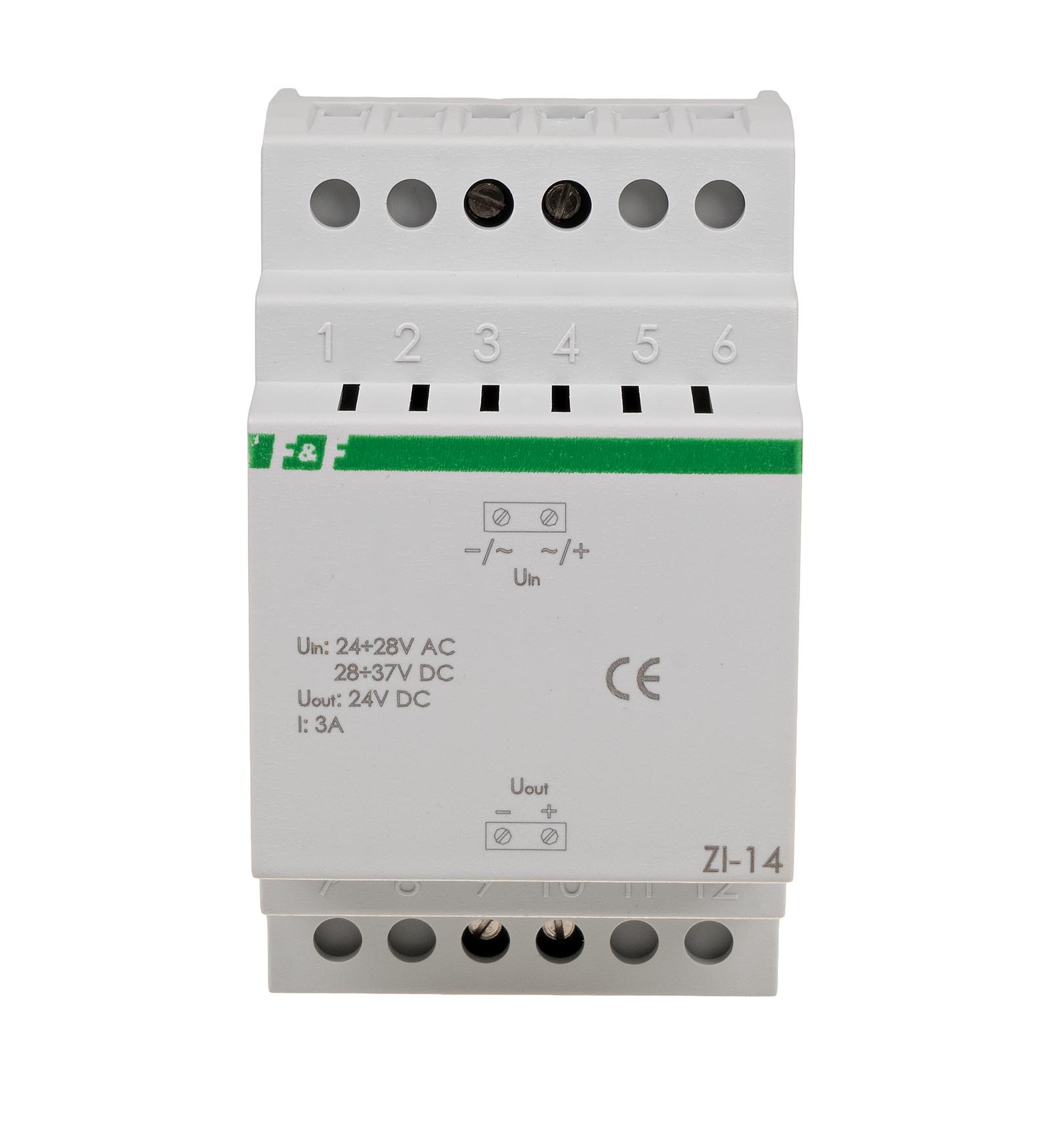

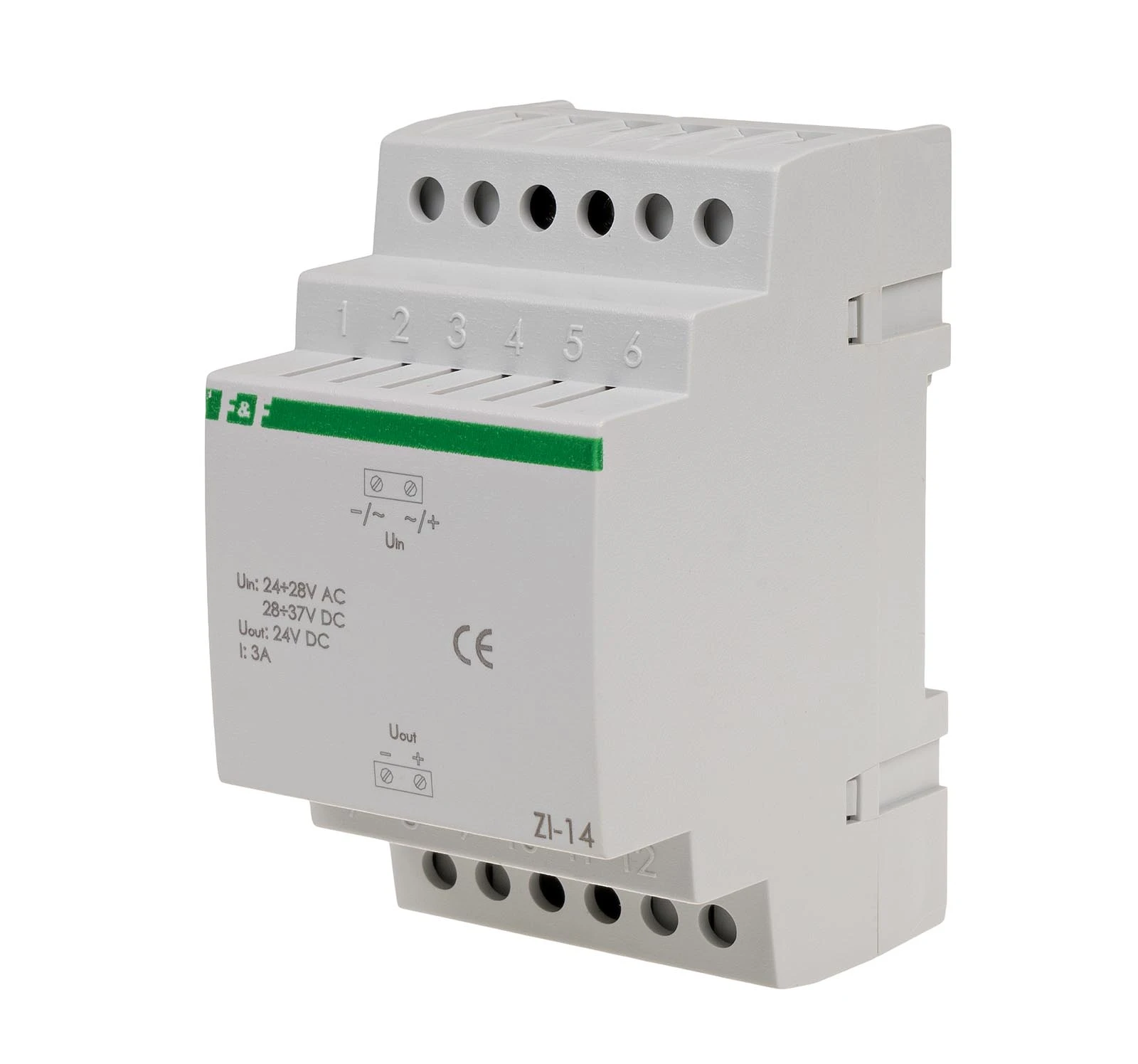

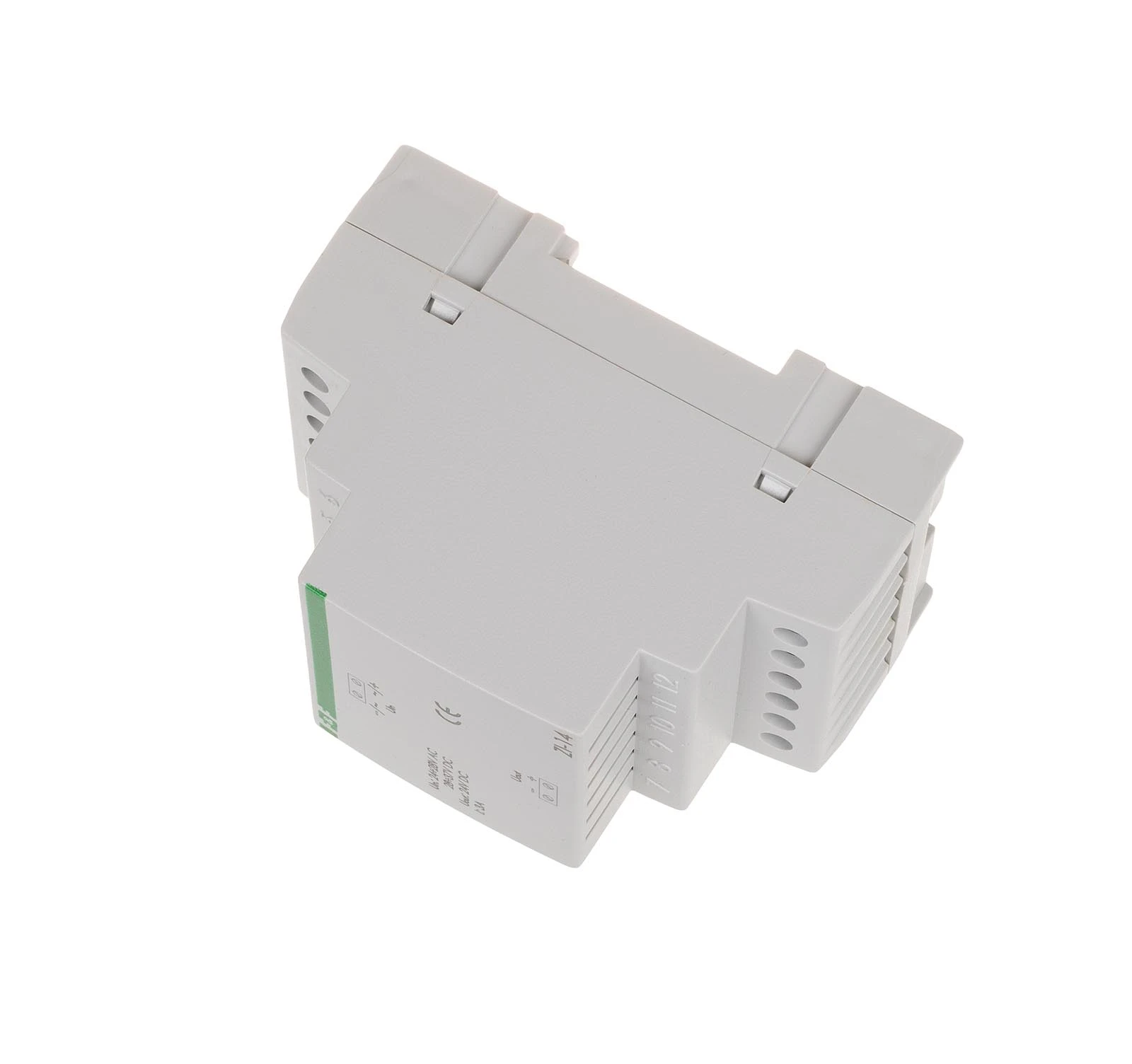

Stabilizator napięcia impulsowy F&F (ZI-14) – 24 V DC, 3 A

Model ZI-14 to wysokosprawny, impulsowy stabilizator napięcia montowany na szynie DIN. Urządzenie służy do zasilania urządzeń elektronicznych i systemów automatyki wymagających stabilnego napięcia 24 V DC. Dzięki technologii impulsowej, stabilizator charakteryzuje się minimalnymi stratami cieplnymi oraz wysoką wydajnością prądową przy zachowaniu kompaktowych wymiarów.

Specyfikacja techniczna:

• Napięcie wejściowe: 22 ÷ 35 V DC / 20 ÷ 28 V AC
• Napięcie wyjściowe: 24 V DC (stabilizowane)
• Prąd wyjściowy: 3 A
• Moc wyjściowa: ok. 72 W
• Zabezpieczenia: Przeciwzwarciowe, termiczne, nadnapięciowe
• Montaż: Szyna DIN (TH35), szerokość 3 modułów (52,5 mm)
• Sygnalizacja: LED (obecność napięcia wyjściowego)

Kluczowe właściwości i funkcjonalność:

• Wysoka sprawność: W przeciwieństwie do stabilizatorów liniowych, model impulsowy nie marnuje energii na wydzielanie dużych ilości ciepła, co pozwala na montaż w ciasnych rozdzielnicach.
• Uniwersalne wejście: Urządzenie może być zasilane zarówno napięciem stałym (DC), jak i zmiennym (AC), co ułatwia integrację z różnymi źródłami zasilania (np. transformatory bezpieczeństwa).
• Stabilność napięcia: Precyzyjny układ regulacji zapewnia stałe napięcie 24 V niezależnie od wahań napięcia wejściowego (pod warunkiem zachowania min. 2 V różnicy).
• Ochrona elektroniki: Wbudowane filtry wyjściowe ograniczają tętnienia, co jest kluczowe dla poprawnej pracy czułych mikroprocesorów i modułów komunikacyjnych.

Zastosowanie:

• Automatyka przemysłowa: Zasilanie sterowników PLC, paneli HMI i czujników.
• Systemy LED: Zasilanie taśm i modułów LED 24 V o łącznej mocy do 72 W.
• Telekomunikacja: Stabilne źródło prądu dla urządzeń sieciowych i bram transmisyjnych.

Wskazówki instalacyjne:

• Różnica napięć: Aby stabilizacja była poprawna, napięcie na wejściu (Uin) musi być zawsze o co najmniej 2 V wyższe niż napięcie wyjściowe (24 V).
• Prąd rozruchowy: Przy zasilaniu urządzeń o dużym prądzie startowym (np. cewki elektrozaworów), upewnij się, że suma prądów nie przekracza chwilowo wydajności 3 A.
• Chłodzenie: Zaleca się zachowanie niewielkiego odstępu od innych urządzeń na szynie DIN, aby umożliwić swobodny przepływ powietrza przez otwory wentylacyjne obudowy.
• Zasilanie AC: Przy zasilaniu napięciem zmiennym (AC) należy pamiętać, że po wyprostowaniu napięcie wejściowe wzrośnie – należy dobrać transformator tak, aby nie przekroczyć 28 V AC.
