Sterownik rolet F&F STR-21 żaluzjowy dwuprzyciskowy 1,5A 230V AC natablicowy

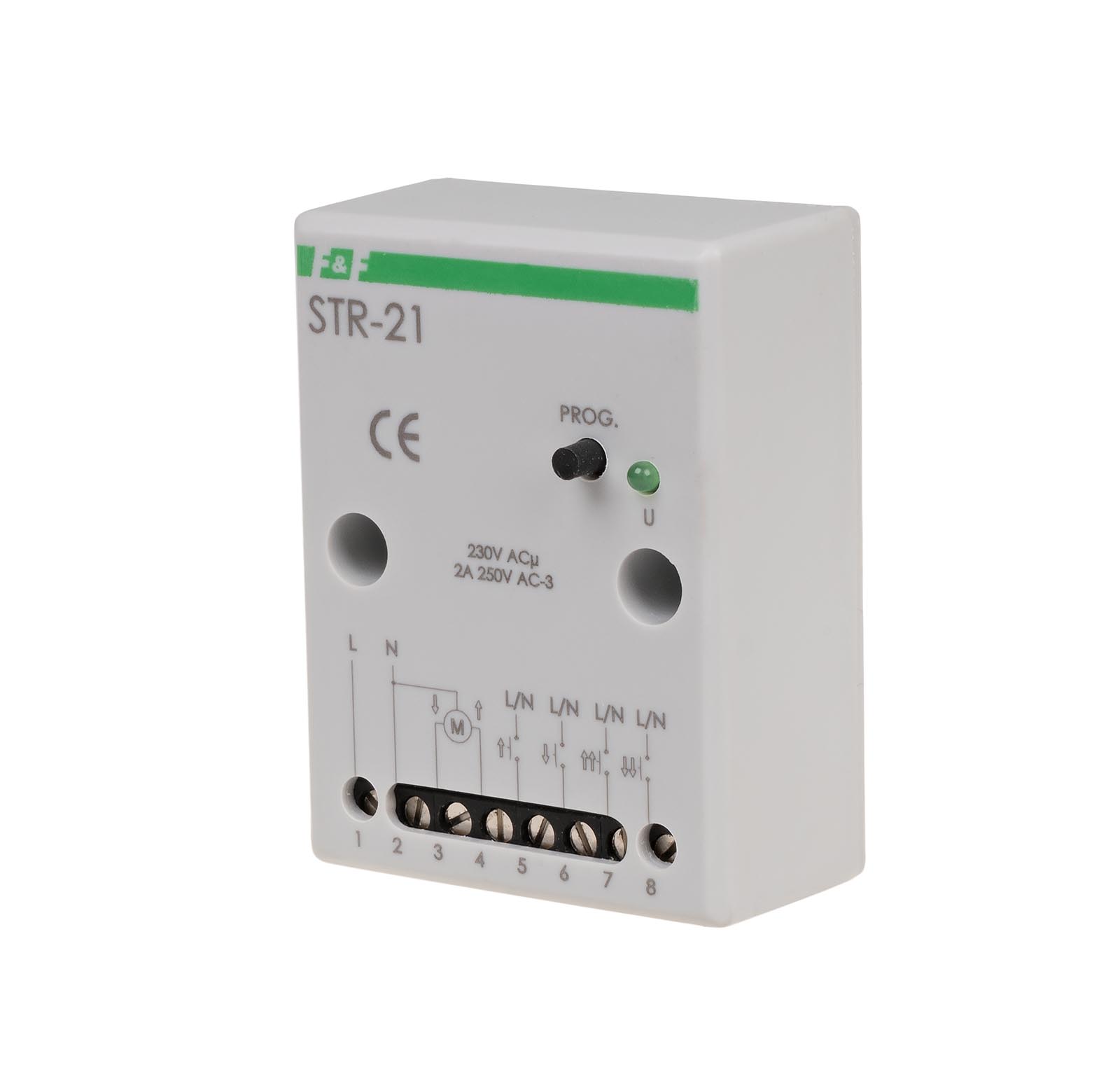

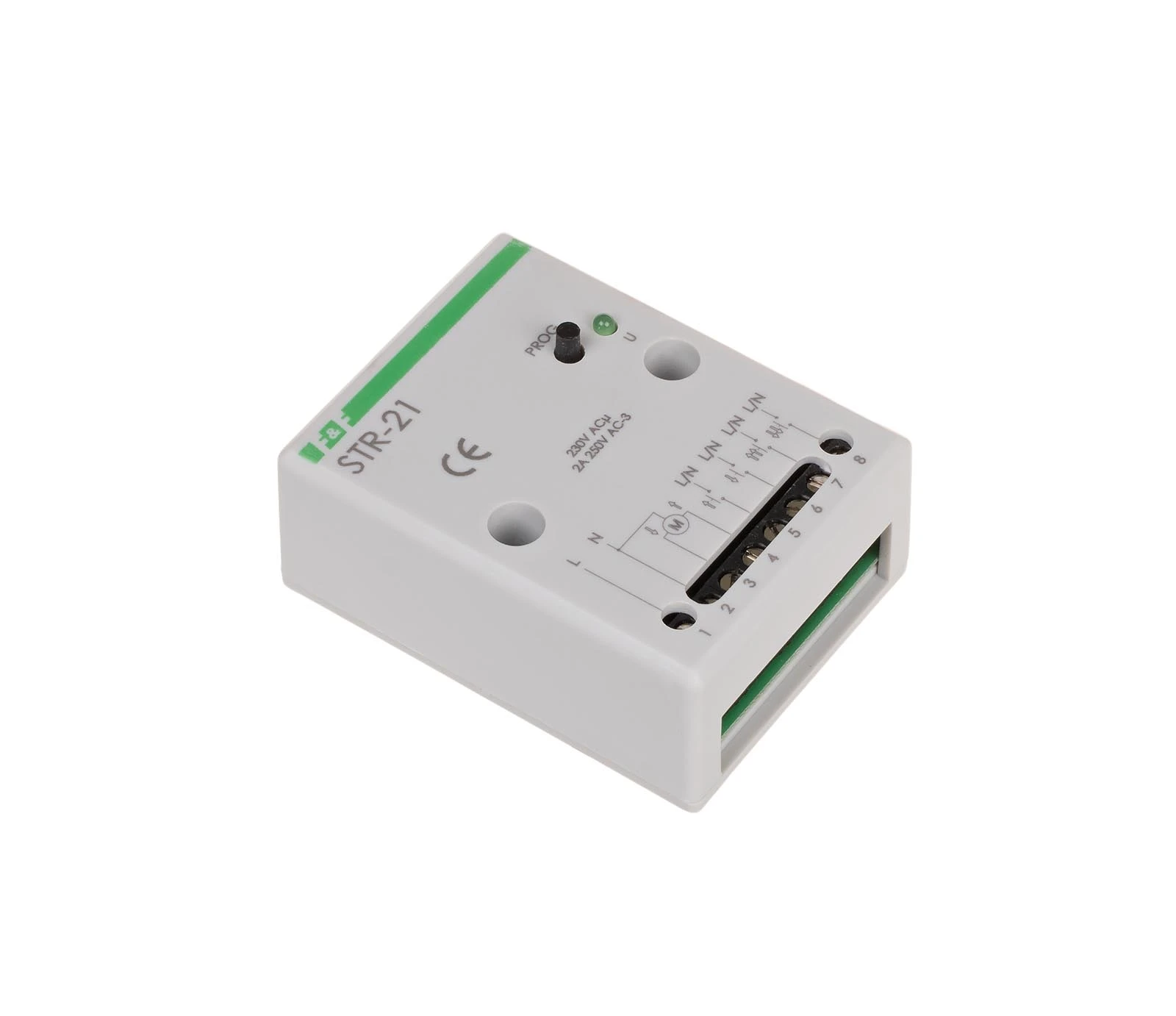

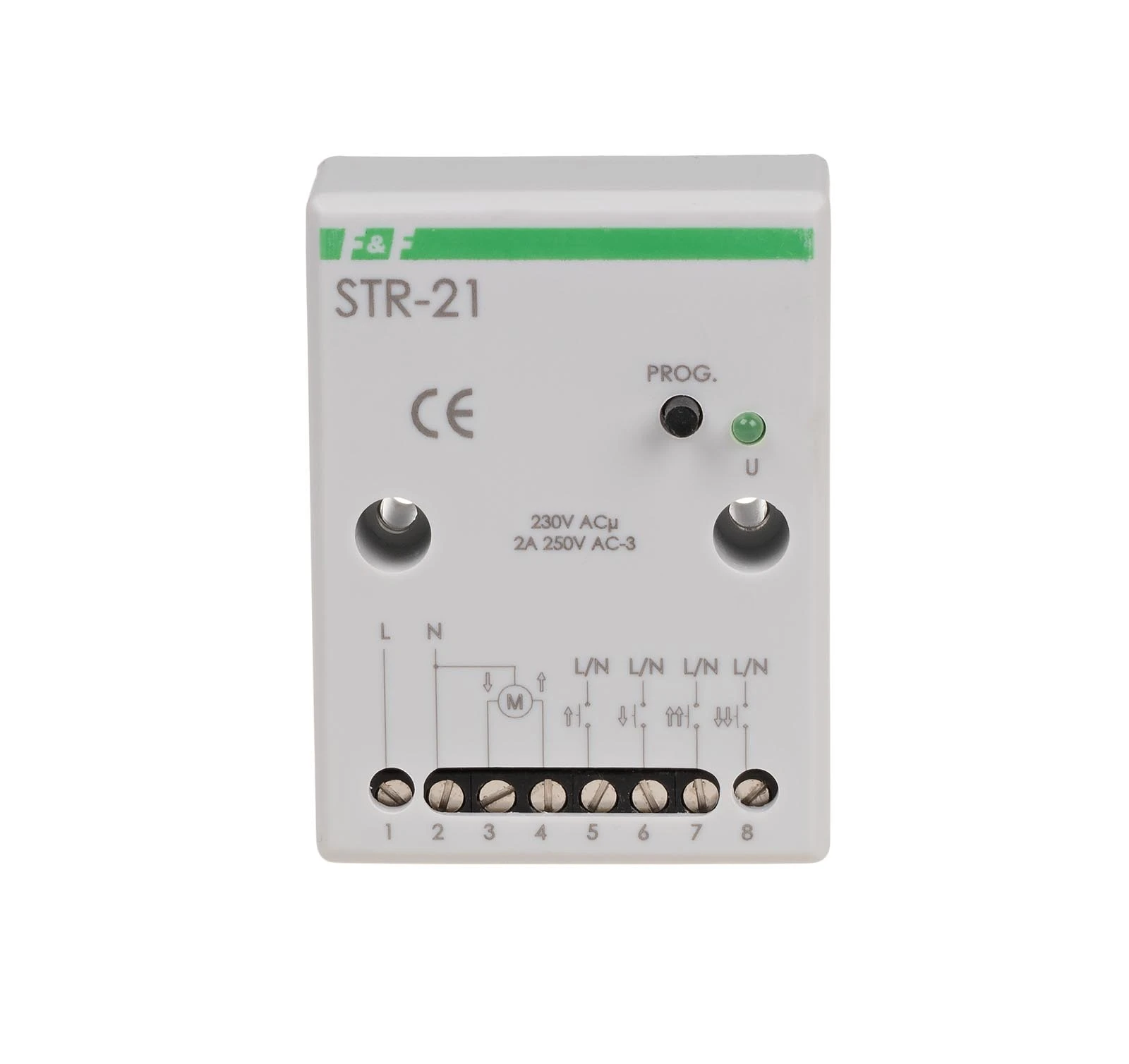

Sterownik rolet F&F (STR-21) – Żaluzjowy, natablicowy

Model STR-21 to dedykowane rozwiązanie do sterowania napędami rolet okiennych, żaluzji oraz innych obiektów napędzanych silnikami elektrycznymi jednofazowymi prądu przemiennego (230 V). Urządzenie przystosowane jest do montażu natablicowego (płaska obudowa), co pozwala na jego instalację w miejscach, gdzie nie ma dostępu do szyny DIN lub standardowej puszki podtynkowej.

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Prąd obciążenia (AC-3): 1,5 A (dedykowany pod silniki roletowe)
• Liczba przycisków sterujących: 2 (Góra / Dół)
• Czas załączenia (programowalny): od 0 s do 10 min
• Sygnalizacja zasilania: LED zielona
• Sygnalizacja zadziałania: LED czerwona
• Montaż: Natablicowy (przykręcany do podłoża)
• Stopień ochrony: IP20

Kluczowe właściwości i funkcjonalność:

• Sterowanie lokalne i centralne: Sterownik pozwala na pracę w systemie hierarchicznym. Można go sterować przyciskami lokalnymi (przy oknie) oraz przyciskami centralnymi (np. jeden przycisk przy wyjściu zamykający wszystkie rolety w domu).
• Blokada elektryczna: Układ posiada wbudowane zabezpieczenie, które uniemożliwia jednoczesne podanie napięcia na oba uzwojenia silnika (góra i dół). Chroni to silnik przed zwarciem i zniszczeniem.
• Pamięć kierunku: Przy sterowaniu centralnym sterownik "pamięta" ostatnio wykonany ruch, co optymalizuje pracę całego systemu.
• Programowany czas pracy: Pozwala na precyzyjne ustawienie czasu, przez jaki silnik ma być zasilany, tak aby napięcie zostało odłączone tuż po pełnym otwarciu lub zamknięciu rolety (nawet jeśli krańcówki silnika zadziałają wcześniej).

Zastosowanie:

• Modernizacja instalacji: Dzięki obudowie natablicowej idealnie nadaje się do montażu wewnątrz obudowy rolety lub w małych skrzynkach rozdzielczych.
• Biura i hotele: Tworzenie systemów grupowego sterowania roletami (sterowanie sekcjami).
• Domowa automatyka: Sterowanie roletami zewnętrznymi, markizami oraz żaluzjami poziomymi.

Wskazówki instalacyjne:

• Przyciski sterujące: Do sterowania należy używać przycisków monostabilnych (chwilowych/dzwonkowych). Nie należy stosować łączników stabilnych (zatrzaskowych).
• Logika sterowania: Krótkie naciśnięcie przycisku powoduje pełny cykl otwarcia/zamknięcia. Ponowne naciśnięcie w trakcie ruchu powoduje zatrzymanie rolety.
• Kolejność połączeń: Należy zwrócić szczególną uwagę na poprawne podłączenie przewodu neutralnego (N) – jest on niezbędny do poprawnej pracy elektroniki sterownika.
• Przekrój przewodów: Ze względu na prąd 1,5 A, standardowe przewody instalacyjne 1,5 mm2 są w zupełności wystarczające, jednak w skrzynkach roletowych często stosuje się cieńsze przewody sterownicze (np. 0,75 mm2).
