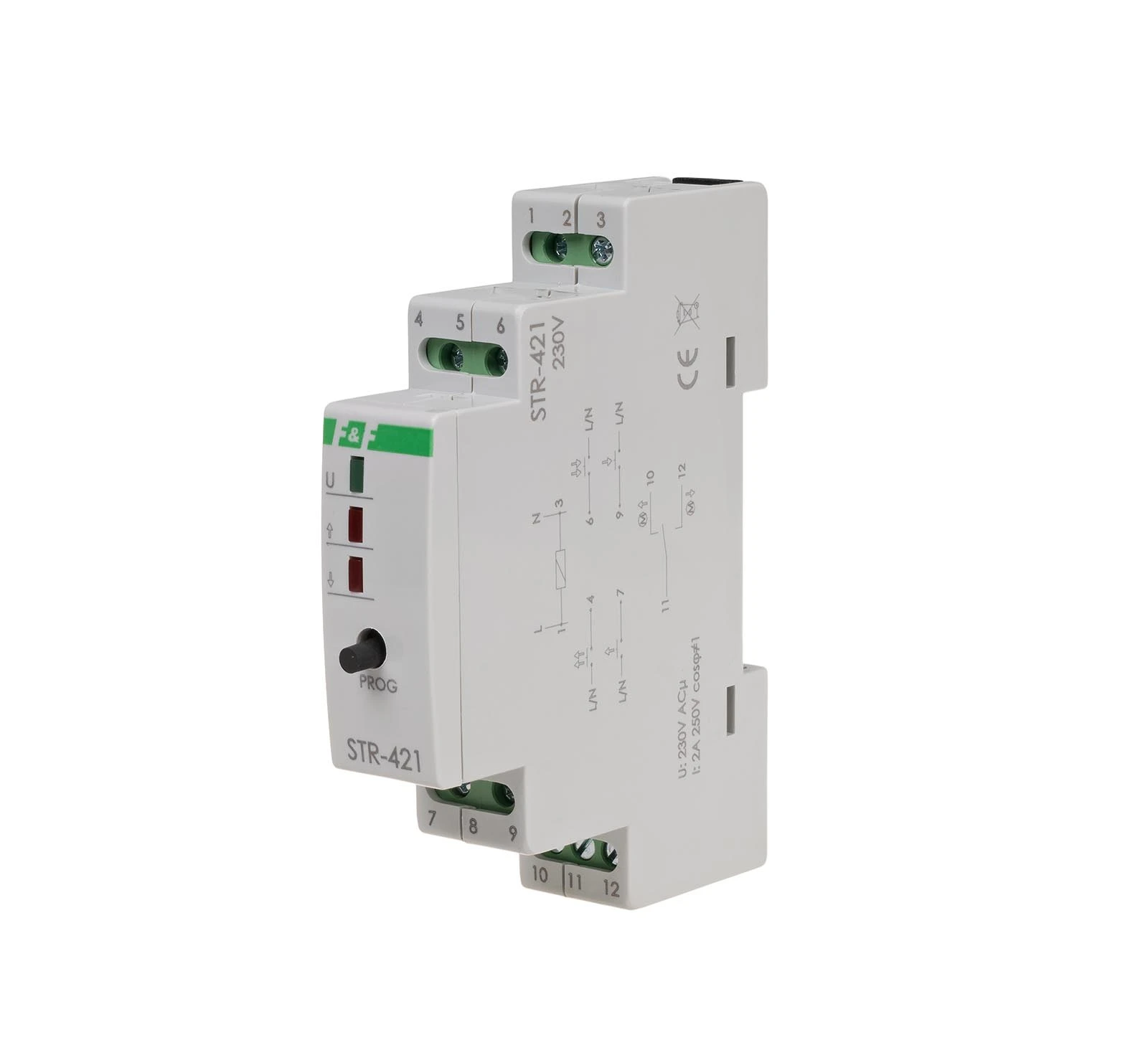

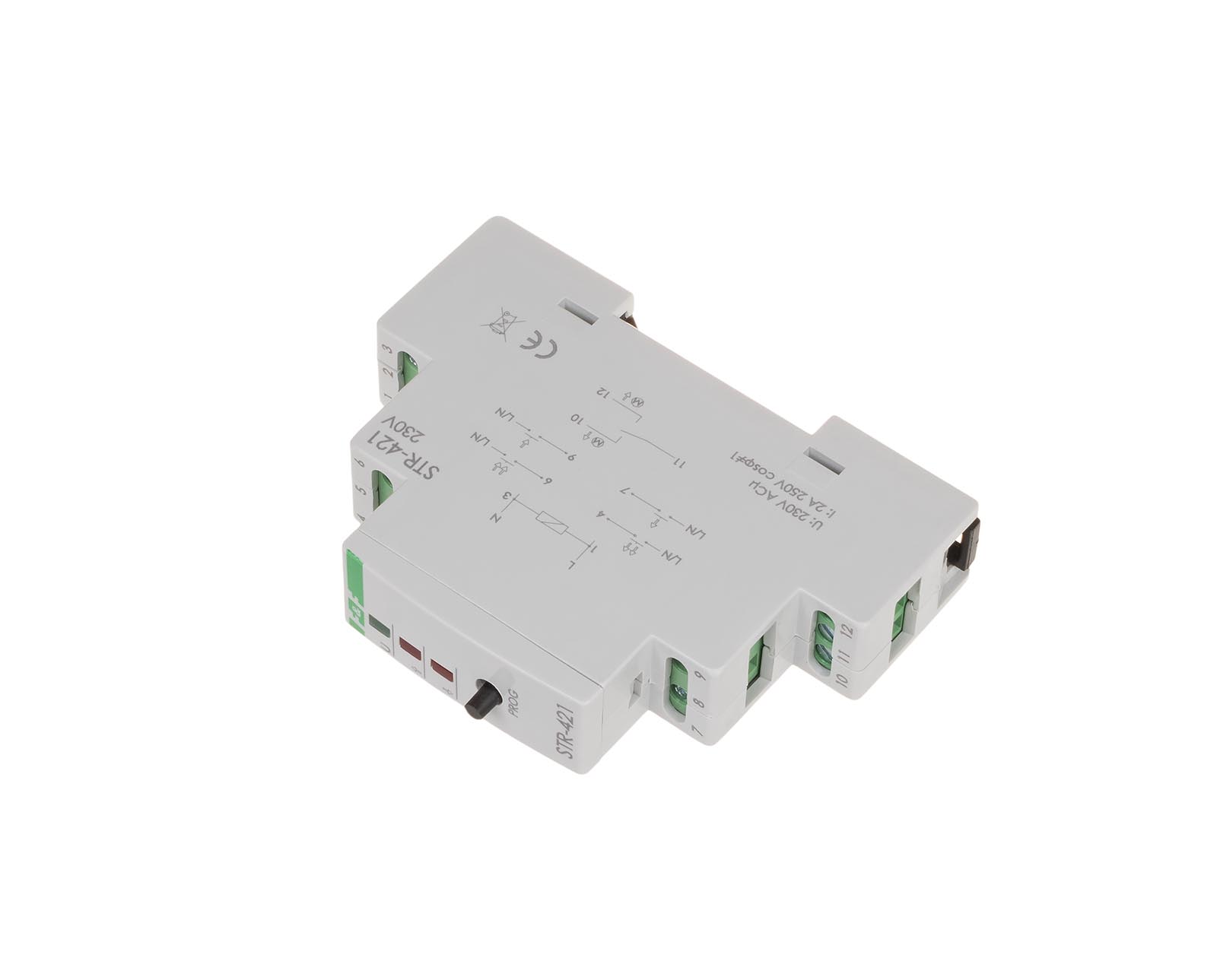

Sterownik rolet F&F STR-421 żaluzjowy dwuprzyciskowy 1,5A 230V AC na szynę DIN

Sterownik rolet F&F STR-421 żaluzjowy 1,5A 230V AC na szynę DIN

Sterownik modułowy STR-421 230V przeznaczony jest do sterowania rolet (góra/dół) lub innych obiektów przesuwnych (np. żaluzji, markiz, bram), napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych).
Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy, umożliwiające centralne sterowanie wieloma roletami.

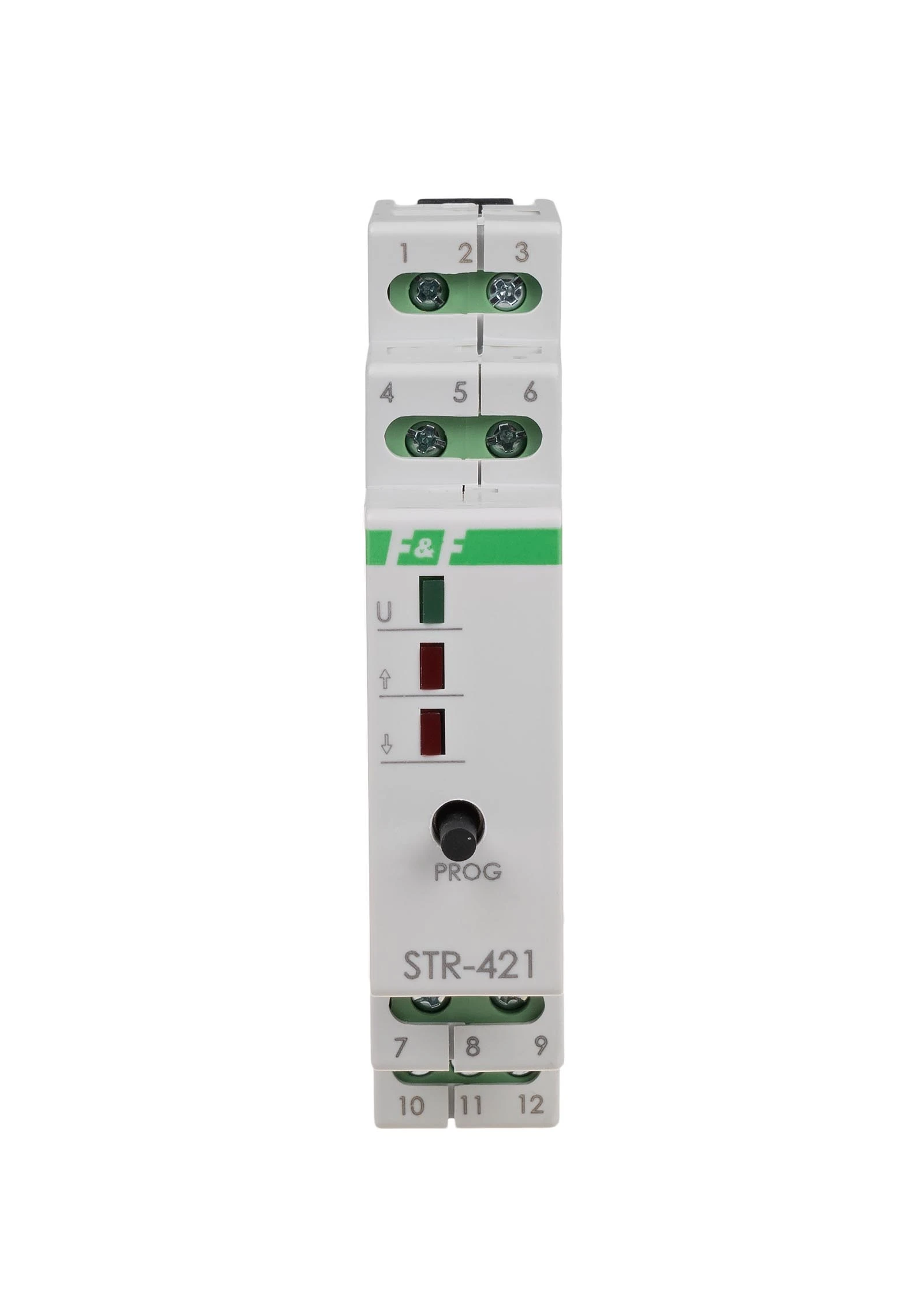

Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek ruchu rolety sygnalizowane jest świeceniem odpowiedniej LED czerwonej Góra lub Dół.
Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne odsłonięcie lub zasłonięcie rolety).
Wejścia sterujące sterownika
Sterowanie lokalne - grupa przycisków podłączona do zacisków 7 i 9 sterująca jedną roletą.
W górę (otwarcie); W dół (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.

Sterowanie centralne - wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
Wszystkie w górę; Wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Aparat jest przystosowany do montażu w rozdzielnicach modułowych z szyną montażową 35mm.

Instrukcja obsługi
>> Instrukcja STR-421 pl

Schemat
