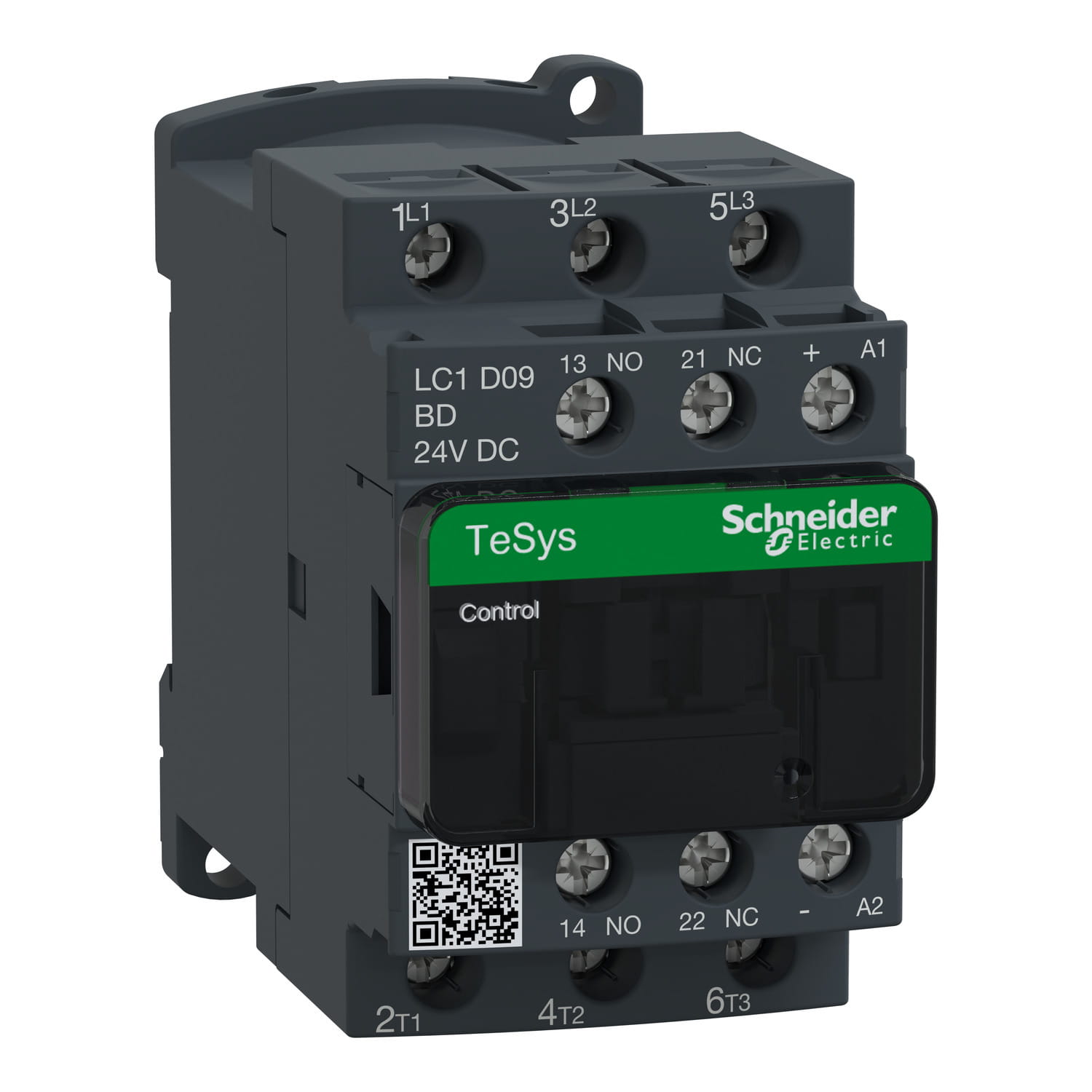

Stycznik silnikowy mocy 9A 24V DC 1NO+1NC Schneider TeSys D LC1D09BD zaciski śrubowe

Stycznik mocy TeSys Deca 9A 3P 1NO 1NC 24V DC LC1D09BD Schneider Electric

Stycznik silnikowy mocy 9A 24V DC 1NO+1NC Schneider TeSys D LC1D09BD zaciski śrubowe Stycznik LC1D09BD to profesjonalny aparat łączeniowy z renomowanej serii TeSys Deca, zaprojektowany do sterowania silnikami oraz innymi odbiornikami prądu w aplikacjach przemysłowych i komercyjnych.

Urządzenie charakteryzuje się kompaktową budową, bardzo wysoką trwałością mechaniczną oraz wbudowaną cewką prądu stałego o niskim poborze energii, co umożliwia bezpośrednie sterowanie z wyjść sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

Najważniejsze informacje

• 30 milionów cykli.
• Zaawansowana konstrukcja i bezpieczeństwo.
• Model LC1D09BD posiada wbudowaną dwukierunkową diodę ograniczającą przepięcia (transil), która skutecznie chroni wyjścia tranzystorowe sterowników przed impulsami wysokiego napięcia generowanymi podczas wyłączania cewki.
• Mechanizm styków pomocniczych jest wykonany w technologii styków lustrzanych (mirror contacts), co jest kluczowe w systemach bezpieczeństwa (np. przy monitorowaniu stanu stycznika w obwodach E-STOP).
• • Łatwa rozbudowa: Możliwość prostego montażu dodatkowych bloków styków pomocniczych (montowanych od czoła lub z boku), przekaźników czasowych oraz blokad mechanicznych.
• Zastosowanie.

Zastosowanie i seria

Model LC1D09BD jest optymalnym rozwiązaniem do sterowania mniejszymi silnikami elektrycznymi, układami napędowymi, pompami oraz systemami automatyki budynkowej.

Dzięki zintegrowanym stykom pomocniczym 1NO+1NC, aparat pozwala na jednoczesne zasilanie odbiornika i przesyłanie informacji zwrotnej o jego stanie do układu sterowania (np. sygnalizacja pracy na panelu operatora lub w systemie SCADA).

Produkt przeznaczony do zastosowań w instalacjach elektrycznych, zapewnia niezawodne działanie oraz bezpieczeństwo użytkowania.

Idealny zarówno do zastosowań domowych, jak i profesjonalnych instalacji.

Dane techniczne

• Parametry techniczne:
• • Prąd znamionowy (Ie) w kategorii AC-3: 9 A (dla silników do 4 kW przy 400 V)
• • Prąd znamionowy (Ith) w kategorii AC-1: 25 A (obciążenia rezystancyjne, np. grzałki)
• • Napięcie sterujące cewki: 24 V DC (prąd stały)
• • Liczba biegunów głównych: 3P (3 tory zwierne)
• • Styki pomocnicze: 1 NO (zwierny) + 1 NC (rozwierny) – zintegrowane fabrycznie
• • Napięcie znamionowe izolacji (Ui): 690 V
• • Trwałość mechaniczna: ok
• • Montaż: Szyna DIN (35 mm) lub płyta montażowa
• Zalety produktu:
