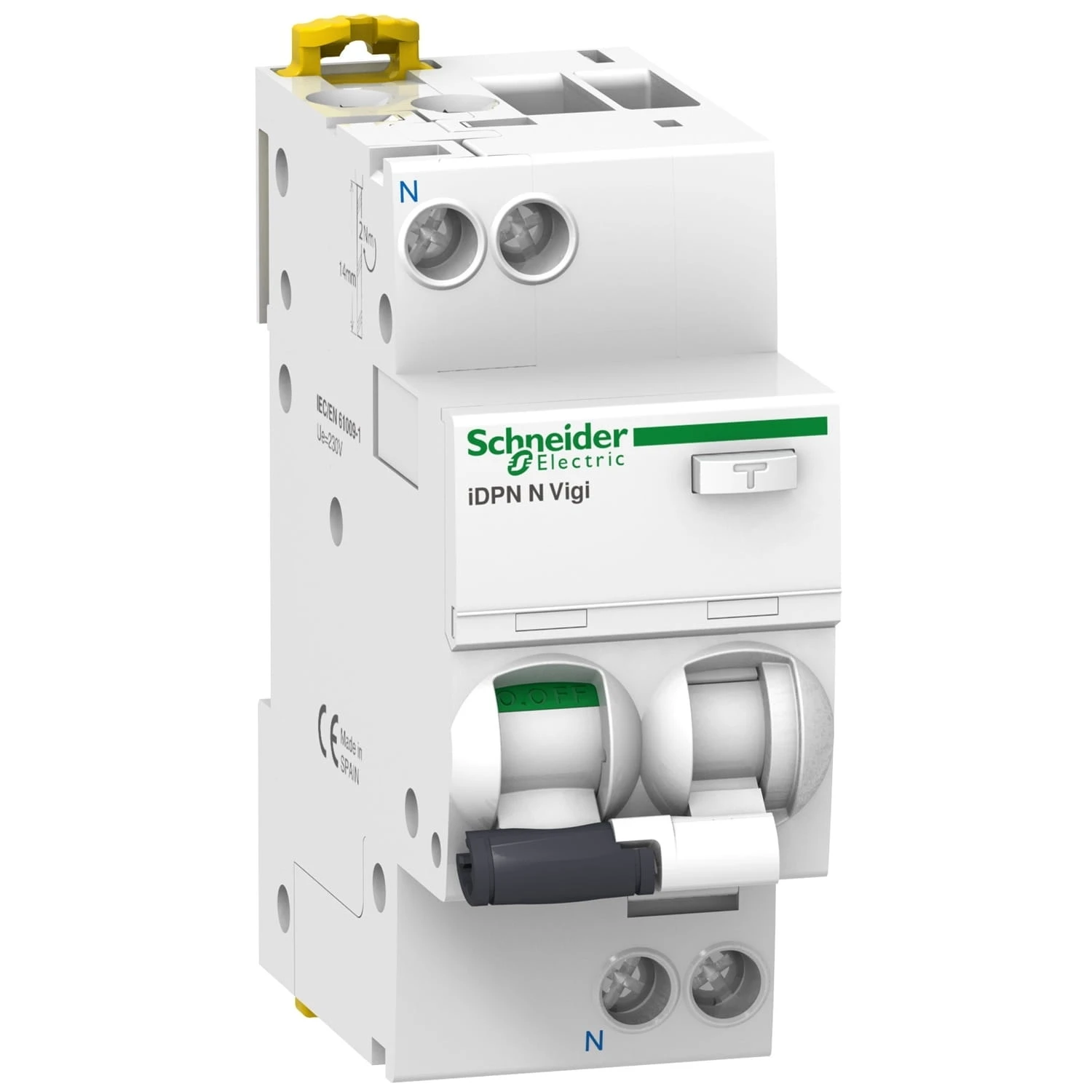

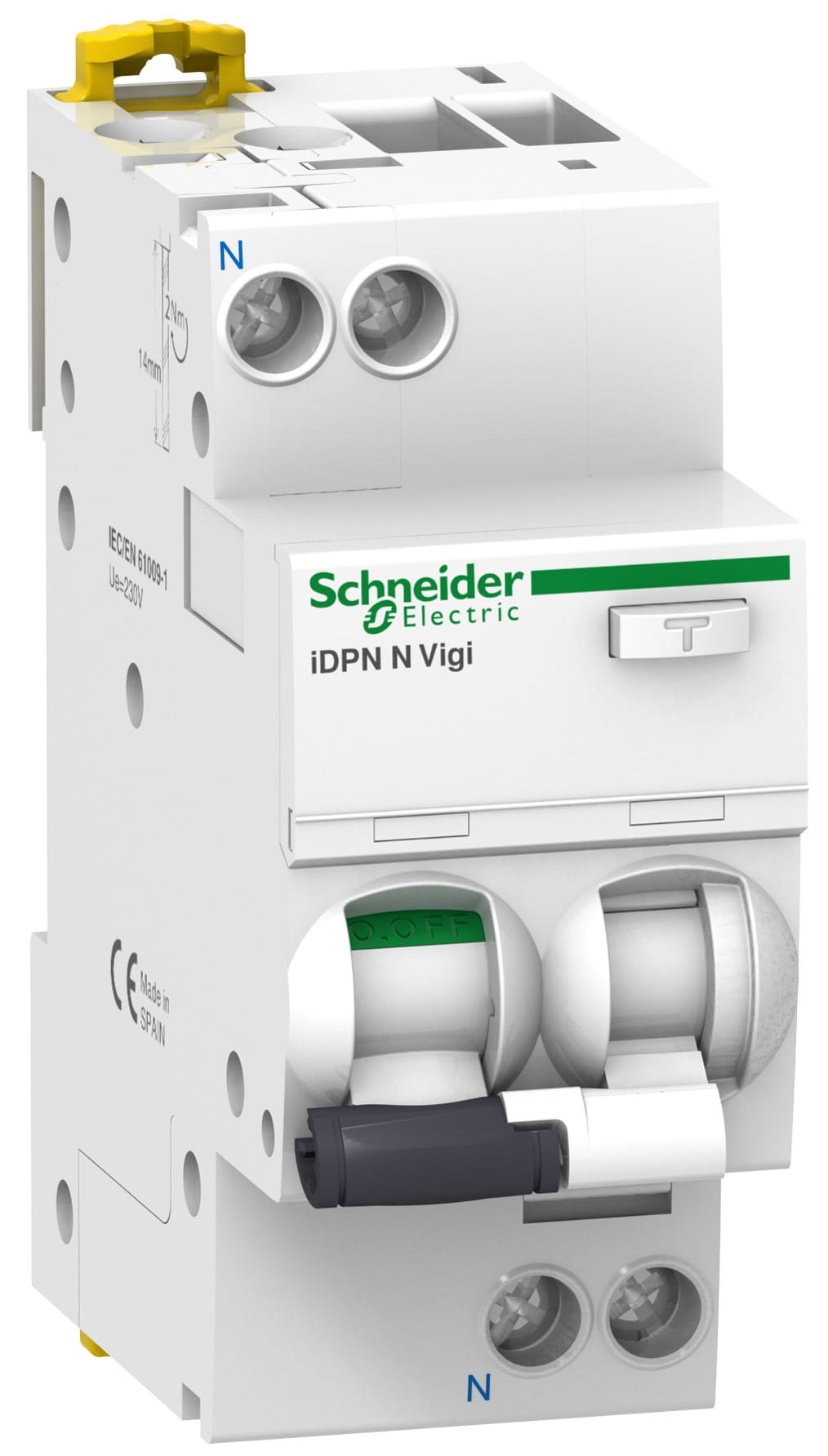

Wyłącznik różnicowo-nadprądowy Schneider Acti 9 A9D56616 1P+N 16A B 0,03A typ A iDPNNVigi-B16-30-A Wyłącznik kombi (RCBO) z serii Acti9 iDPN Vigi to zaawansowane rozwiązanie, które integruje pełną ochronę nadprądową i różnicowoprądową w obudowie o szerokości zaledwie jednego modułu (18 mm).

Model A9D56616 o charakterystyce B i prądzie 16A jest najpopularniejszym wyborem do zabezpieczania standardowych obwodów gniazd wtykowych w nowoczesnych instalacjach.

Najważniejsze informacje

• Dzięki czułości typu A, aparat skutecznie chroni przed upływem prądu przemiennego oraz pulsacyjnego prądu stałego, generowanego przez urządzenia zasilane elektroniką.
• Oszczędność miejsca i technologia VisiTrip.
• Główną zaletą aparatów iDPN N Vigi jest ich kompaktowość.
• Zajmują one o połowę mniej miejsca na szynie DIN w porównaniu do tradycyjnych wyłączników RCBO (2 moduły), co pozwala na budowę znacznie mniejszych rozdzielnic lub dołożenie dodatkowych obwodów w istniejących szafach.
• Aparat wyposażono w autorskie systemy Schneider Electric: VisiTrip (szybka lokalizacja uszkodzonego obwodu dzięki czerwonemu wskaźnikowi) oraz VisiSafe (gwarancja bezpiecznego odłączenia obwodu podczas prac serwisowych).
• Konstrukcja urządzenia zapewnia izolację klasy II na panelu przednim, co podnosi bezpieczeństwo użytkownika końcowego.

Zastosowanie i seria

System zacisków ograniczający ryzyko błędnego połączenia zapobiega przegrzewaniu się styków i podnosi trwałość całej instalacji elektrycznej.

Zastosowanie i typ A.

Zastosowanie typu A jest obecnie standardem w nowoczesnym budownictwie.

Tradycyjne wyłączniki typu AC mogą nie zadziałać poprawnie przy prądach upływu generowanych przez zasilacze komputerowe, pralki z inwerterem czy ładowarki samochodów elektrycznych.

Dane techniczne

• Charakterystyka techniczna modelu A9D56616:
• • Liczba biegunów: 1P + N (faza i przewód neutralny),
• • Prąd znamionowy (In): 16 A,
• • Charakterystyka wyzwalania: B,
• • Znamionowy prąd różnicowy (?In): 30 mA,
• • Typ wyzwalania: A (wykrywa prądy pulsacyjne DC),
• • Znamionowa zwarciowa zdolność łączeniowa (Icn): 6000 A,
• • Szerokość w modułach: 1 (18 mm),
• • Napięcie znamionowe: 230 V AC
