Wyłącznik różnicowoprądowy z członem nadprądowym Acti9 iDPN N Vigi 1P+N 10A 30mA typ A A9D56610 Schneider Electric

WYŁ.

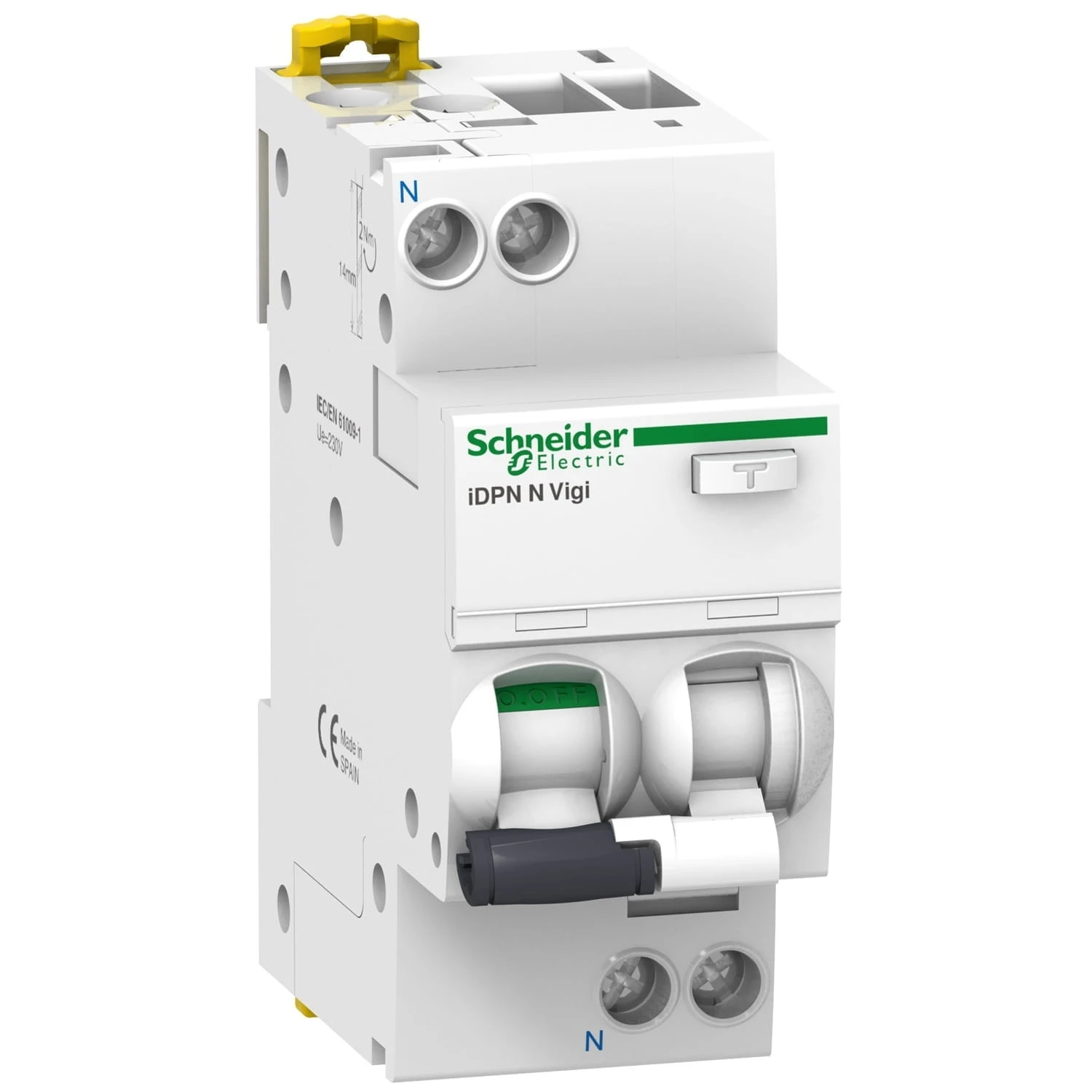

iDPN N VIGI 1P+N B 10A 30MA A A9D56610 SCHNEIDER Wyłącznik hybrydowy (RCBO) z prestiżowej linii Acti9 iDPN Vigi to kompaktowe rozwiązanie łączące pełną ochronę różnicowoprądową oraz nadprądową w jednym module o szerokości zaledwie 18 mm.

Najważniejsze informacje

• Model A9D56610 o charakterystyce B i prądzie 10A jest dedykowany do ochrony obwodów końcowych, takich jak oświetlenie lub gniazda ogólnego przeznaczenia w nowoczesnych instalacjach.
• Dzięki czułości typu A, aparat skutecznie wykrywa prądy upływu o przebiegu sinusoidalnym oraz pulsacyjnym stałym, co jest kluczowe przy zasilaniu urządzeń z elektroniką (zasilacze, LED, komputery).
• Maksymalna oszczędność miejsca i technologia VisiTrip.
• Kluczową zaletą serii iDPN N Vigi jest jej szerokość.
• W przeciwieństwie do tradycyjnych wyłączników RCBO, które zajmują dwa moduły, ten model mieści się w jednym.
• Pozwala to na podwojenie liczby obwodów zabezpieczonych różnicowo w tej samej rozdzielnicy.

Zastosowanie i seria

Aparat wyposażono w autorskie systemy Schneider Electric: VisiTrip (czerwony wskaźnik pokazujący wyzwolenie z powodu usterki elektrycznej) oraz VisiSafe (zielony pasek potwierdzający bezpieczne przerwanie obwodu głównego).

Konstrukcja urządzenia gwarantuje również izolację klasy II na przednim panelu, co zwiększa bezpieczeństwo operatora podczas obsługi dźwigni załączającej.

Specjalnie zaprojektowane zaciski ograniczają ryzyko błędnego wprowadzenia przewodu pod zacisk, co zapobiega powstawaniu niebezpiecznych łuków elektrycznych.

Zastosowanie w nowoczesnych rozdzielnicach.

Dane techniczne

• RÓŻN-PRĄD
• Charakterystyka techniczna modelu A9D56610:
• • Liczba biegunów: 1P + N (faza i przewód neutralny),
• • Prąd znamionowy (In): 10 A,
• • Charakterystyka wyzwalania: B,
• • Znamionowy prąd różnicowy (?In): 30 mA,
• • Typ wyzwalania: A (odporny na prądy pulsacyjne DC),
• • Znamionowa zwarciowa zdolność łączeniowa (Icn): 6000 A (zgodnie z EN/IEC 61009-2-1),
• • Szerokość w modułach: 1 (18 mm),
• • Stopień ochrony: IP20 (IP40 w obudowie)
